HDI PCB能否满足您的需求？专家深度洞察
近期，为支撑物联网、4G网络等新兴技术，市场对高算力小型化电子设备需求激增。HDI PCB作为关键赋能技术，在同等或更小面积下实现强大电子功能，超越传统PCB技术。
本文深度探讨这一前沿PCB技术：定义HDI PCB、设计制造要点、关键材料、制造商选择、国际市场预测。

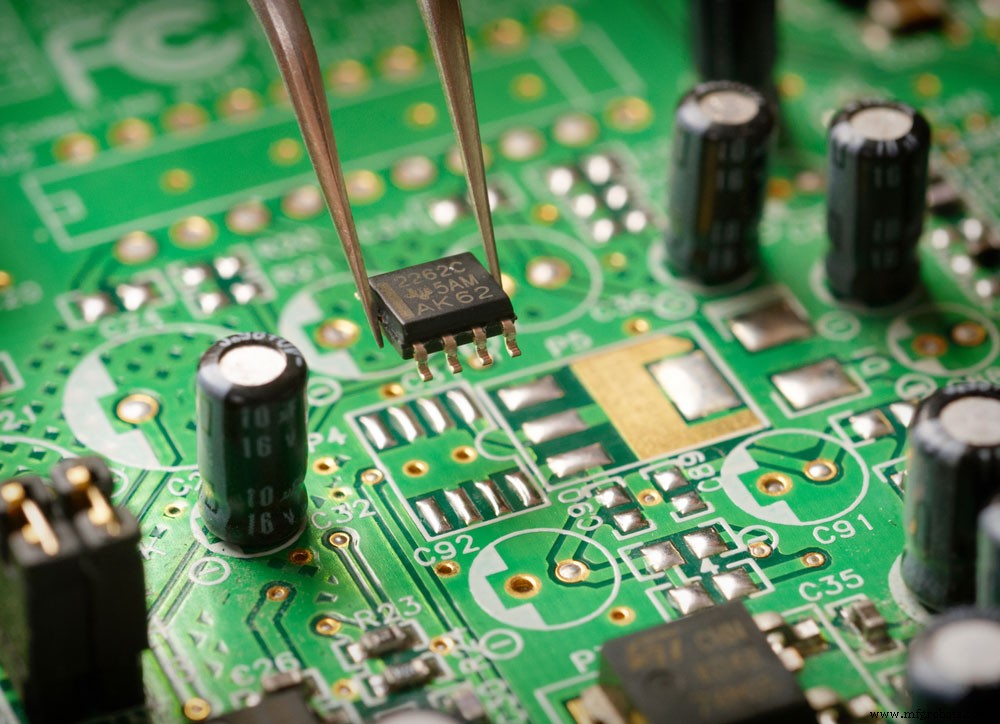

一、什么是HDI PCB？
轻薄小型化电子设备推动PCB进阶，高密度互联（HDI）PCB应运而生。核心差异：HDI PCB采用微盲孔层实现高密度。常规布线工艺无法达成。HDI微盲孔层直径和深度仅50-150μm，支撑小型化电子设备强化功能。
通常在基础PCB板（单层或多层）上构建微盲孔层，可双面构建。基础板与堆叠层间通过微盲孔实现电气连接。微盲孔焊盘极小，显著缩减板卡尺寸重量，提升电气性能。
HDI PCB优势：
- 尺寸缩减
- 重量减轻
- 电气性能优化
- 成本效益高
- 制造周期缩短
- 热传导降低
- 功耗效率高，延长电池续航
- 高信号传输速率与信号质量
二、HDI PCB设计要点
主流封装工艺依赖HDI工艺。稳定工业良率需最小线宽/间距100μm。HDI堆叠技术采用激光钻孔、等离子钻孔或光成像介质形成盲孔，实现倒装芯片阵列扇出高密度需求。
单器件仅需1-2颗倒装芯片时，板卡其余区域HDI技术利用率低。依据IPC-2221A和IPC-2222标准，通孔长径比限制6:1至8:1。典型1.60mm板厚建议钻孔直径0.25mm。这些约束适配制造，WellPCB推荐遵循。IPC三级产品对一致性参数要求更严。
可靠性考量下不可盲目缩小焊盘和孔径。IPC 2221A建议焊盘尺寸0.55-0.60mm。
三、HDI PCB制造关键工艺参数

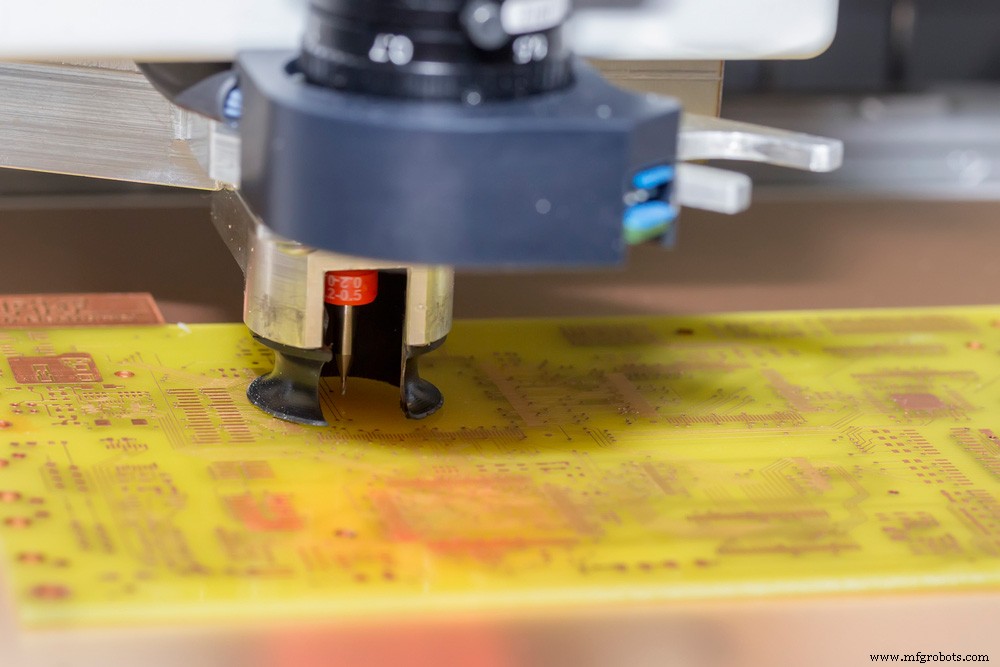

孔径比

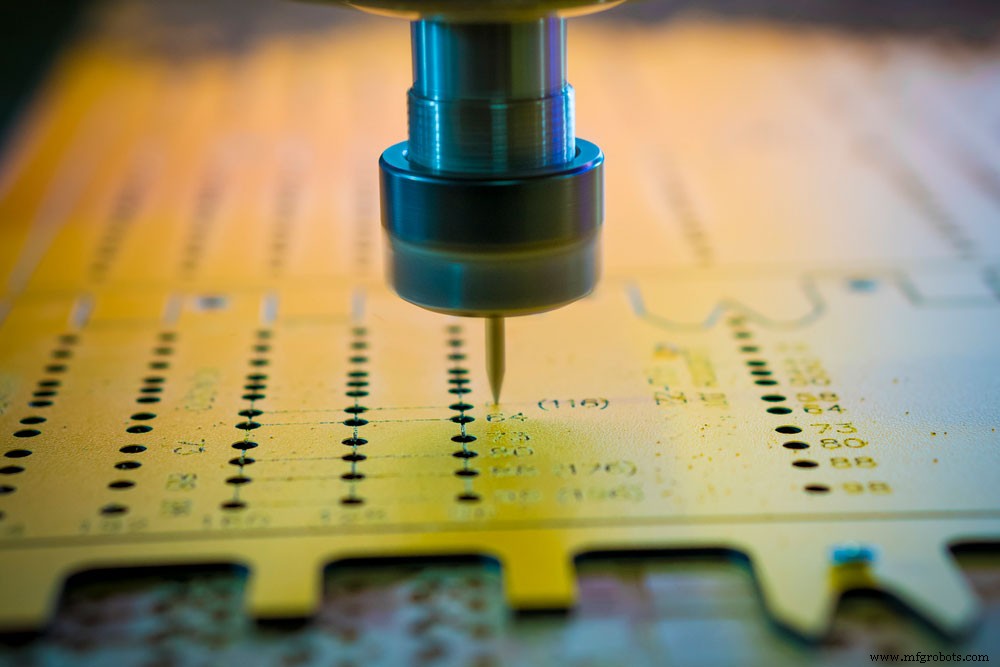

HDI制造关键参数之一是孔径比。设计通孔和盲孔时必须考虑。机械钻通孔径约0.15mm，板厚与孔径比≥8:1。激光钻孔建议孔径3-6mil，孔径比最大1:1。
层叠结构
温度、压力等因素影响堆叠过程。输出板不对称会导致应力分布不均、单侧翘曲、良率下降。设计师须考虑非对称堆叠设计和孔分布不均衡。

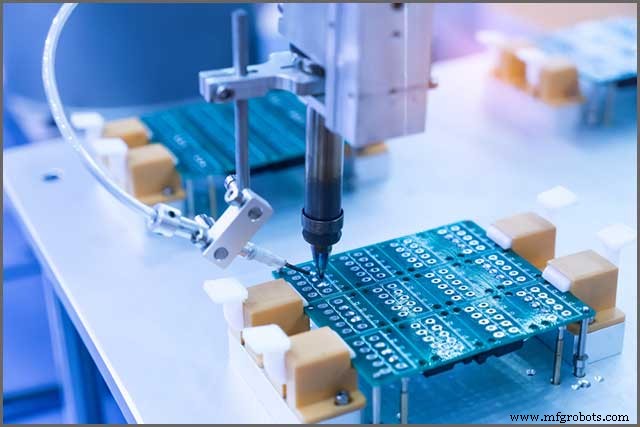

工艺流程
HDI PCB与普通PCB流程高度相似。如6层2阶HDI仅钻孔序列不同。激光钻孔在高温下烧蚀孔壁形成盲孔。2层HDI需专业镀填盲孔，成本较高。
四、如何选择HDI PCB材料
薄型材料决定成品性能，材料选择至关重要。可根据产品终规格选用FR4、金属、玻璃纤维等。表面处理可选ENIG、HASL、沉锡、沉银、金。推荐ENIG，因其平整度好、焊接性灵活。

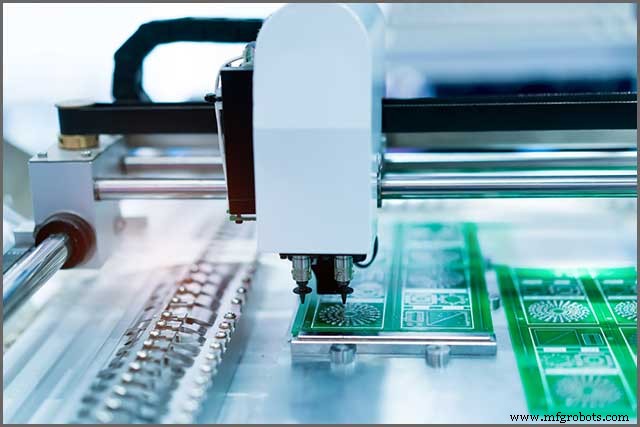

五、选择HDI PCB制造商的关键指标
选能满足复杂高质量板卡制造需求的厂商至关重要。HDI制造复杂，须寻找具备高多层技术、承诺高质量的制造商。
WellPCB在HDI制造具竞争优势：快速可靠报价、资深工程团队从设计到量产全程创新建议、严控缺陷交付卓越产品。详询WellPCB制造服务。
六、全球HDI PCB市场预测
PCB厂商多年深耕HDI，2017年市场值95亿美元，预计2025年达220亿美元，CAGR 11%。智能手机和超紧凑移动终端普及推动半导体引脚数激增、尺寸收缩。至2020年高速I/O引脚超4000/颗倒装芯片，要求阵列区超细间距。多数中国供应商遵循ITRI封装路线图。随摩尔定律延续，引脚数持续增，封装在成本和性能上挑战加剧。市场主流封装工艺依赖HDI，最小线宽/间距100μm保障稳定良率。
七、结语
