启停控制电路：元件、原理与接线控制全面解析

工业革命与工程复杂度提升催生了大型复杂系统，人员安全与系统管控成为核心诉求，自动化控制电路应运而生。启停控制电路确保大功率电气系统安全启停，是掌握大型电气系统的基础。本文系统剖析启停电路的核心元件、工作原理、供电要求及两种主流接线控制方式。

什么是启停控制电路？

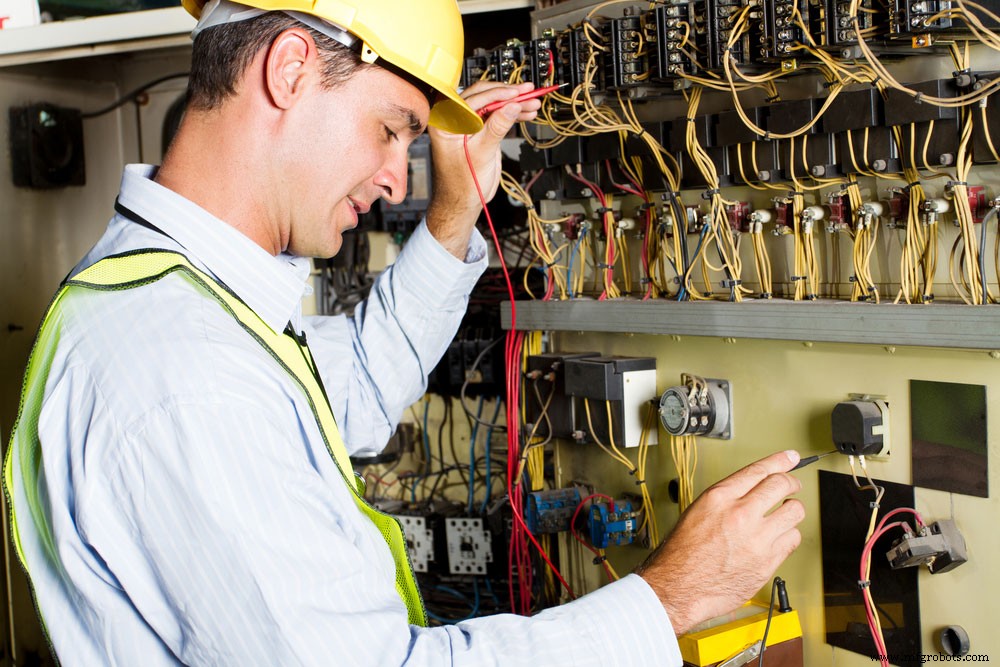

图1：电工测试工业设备

启停控制电路用于启动或停止电机、梯形逻辑网络等电气元件，是机器控制与控制系统中启停电机、机器或工艺流程的关键环节。

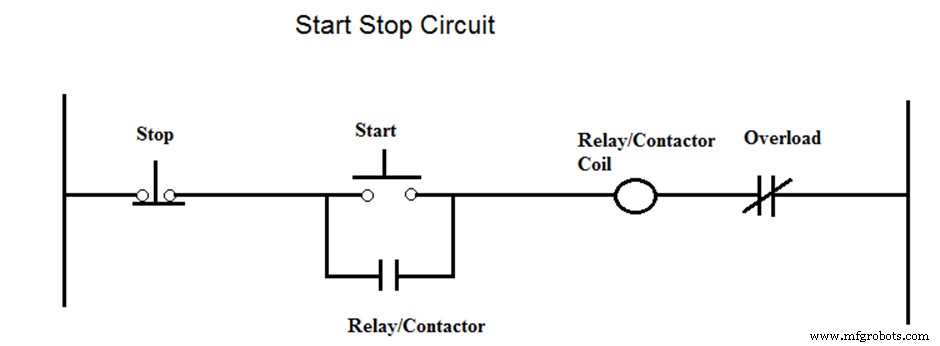

图2：三线制启停电路原理图

手动或自动通断电路的开关元件，是电路的直接操作入口。

电磁或电动开关，随线圈得电/失电动作通断电路。接触器属特种继电器，适用大电流回路；普通继电器用于小电流控制。接触器常开(NO)，线圈得电才闭合；继电器可为常开或常闭(NC)，线圈得电时状态翻转。继电器利用放大效应，以小电压线圈控制大电压系统。

提供驱动传送带、机械或水泵所需的动力输出，按任务、负载、控制方式多样化选型。

热/功率/电气过载时断开电路的保护元件，常闭(NO)工作，仅过载时动作。选型时必须核对额定参数以匹配电机与附件。

供电电压等级随配置与控制方式而异。常见控制电压为24V DC，控制回路电压通常低于被控元件。例如操作员用120V AC按钮控制600V电机，高压开关远离操作位置（三线制典型做法）。控制电源可直接取自线路、经控制变压器降压或独立供电。

以下原理图中，黑线表示无电状态，蓝线表示通电状态。

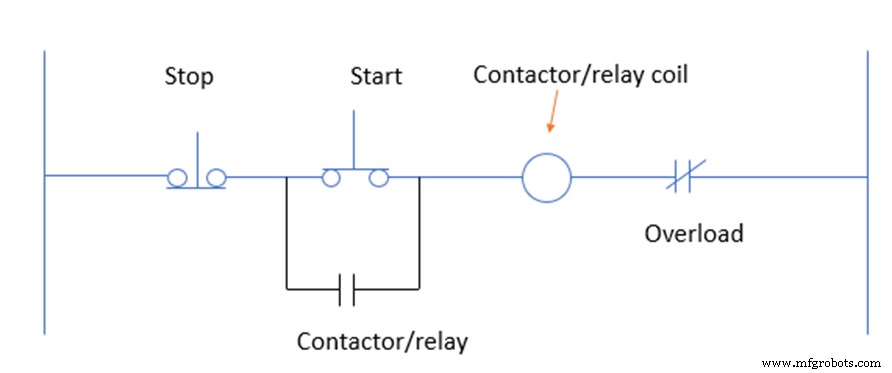

图3：断电态启停电路原理图

初始断电态：常闭停止按钮闭合，常开启动按钮断开，继电器/接触器线圈失电，电机与电源隔离。

图4：按下启动按钮后通电态原理图

按下启动按钮，电流通路建立，线圈得电，电机启动。过载触点保持闭合，常开线圈触点断开。

图5：释放启动按钮后自锁态原理图

启动按钮点动后释放，常开线圈触点提供电流替代通路，电机持续运行，直至断电、按停止按钮或过载保护动作。随后电路回到断电态，需再次按启动键重启。

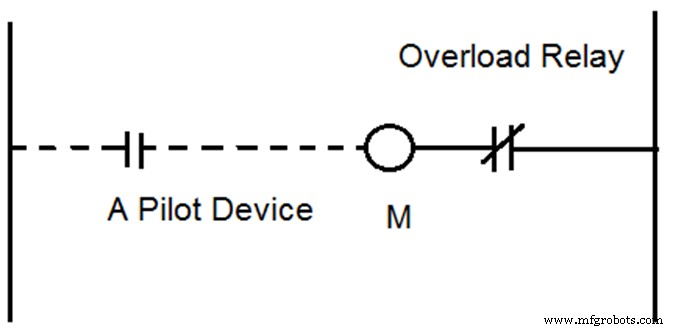

图6：两线制启停控制电路

启动器线圈与压力/行程等触点式导通装置串联。适用于无需人工干预的自动运行场景。掉电期间触点保持闭合，来电自动复位闭合电路。仅两根导线连接启动器与导通装置。

需三根导线连接启动器与导通装置。采用点动按钮启动/得电启动器线圈，需外部瞬时动作（短按启动键）闭合电路。启动按钮并联辅助启动器触点，释放按钮后维持供电。掉电后需再次点动启动键重新闭合。

电电同等重要且危险，掌握构建更安全、可管控的控制电路至关重要。电气自动化持续演进，切勿掉队。我们愿为您的启停控制电路项目提供知识、物料与指导支持，欢迎随时联系。
