PADS PCB 设计教程

PADS 是 Mentor Graphics 开发的 PCB 设计包。它具有三个装饰级别(标准、标准加和专业),被认为是高端商业级软件包。它具有许多高端功能,包括信号完整性分析功能、高级自动布线器、热设计考虑分析以及对各种项目管理功能的支持。


三种不同版本的 PADS 具有不同的功能,并针对不同的目标用户进行设置。下表显示了它们之间的比较。本教程以PADS Standard为例,展示一些快速入门。


版本 目标用户 能力
PADS 标准 工程师主要关注原理图和 PCB 设计 • 带有可搜索 PDF 输出生成的详细设计文档;
• 快速创建符合 IPC 的自定义焊盘图案;
• 组件选择和实例化;
• 强大的搜索和过滤功能;
PADS 标准增强版 同样需要分析和验证优势的硬件工程师 • 使用 HyperLynx® 技术的串扰信号完整性;
• 集成约束管理和路由;
• 热和模拟仿真;
• 集中库;
PADS 专业版 独立、多学科的硬件工程师,包揽一切 • 在一个产品中为硬件工程师或工作组提供独立、集成的设计流程;
• 使用包括 SI、PI、热、DFM 和 3D 验证在内的虚拟原型设计减少设计旋转;
• 通过以下方式缩短设计时间高度集成的捕获、约束、分析和布局;
• 不常使用和专家用户易于部署、学习和使用;
• 复杂 PCB 和 FPGA 系统设计的有效解决方案;
• 约束驱动,通过构建正确;
• 可随着您的需求增长而扩展;
• 基础架构开销低;

1。原理图捕获

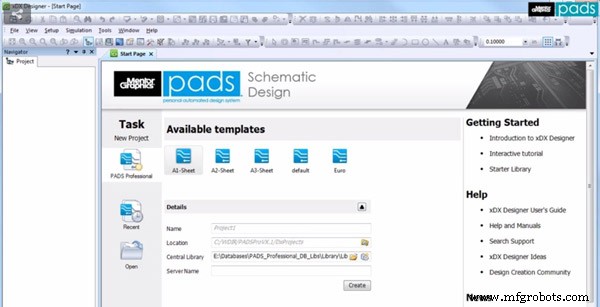

在 PADS 的起始页,点击 Create 按钮开始原理图捕获。

然后,您可以设置所选零件的特征。右栏中将显示一个示例部件。

页面顶部的工具栏提供了不同类型的工具并在电路中显示。您可以根据需要在自定义电路设计中进行选择。

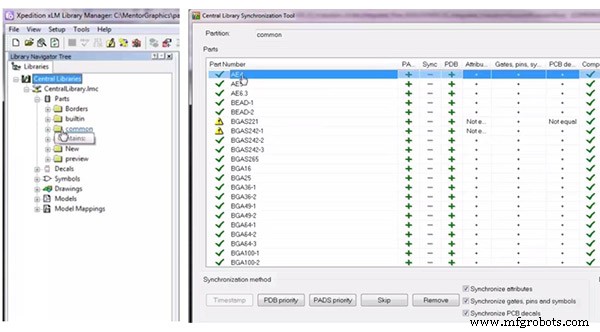

原理图捕获后,您可以测试整个电路的设计是否工作良好。在Libraries标签下,点击Common,然后选择Central Library Synchronization Tool,可以看到电路的哪一部分有问题。那些带有黄色警告的部分表示它们的问题。

2。组件管理

通过 PADS 组件管理,您可以从单个电子表格访问所有组件信息,而无需担心数据冗余、多个库或耗时的工具开销。 PADS 通过行业标准的 ODBC(开放式数据库连接)轻松地与企业组件和 MRP 数据库集成,使地理上分散的设计团队能够访问中央组件信息。此外,数据库保持同步和最新,从而避免了代价高昂的重新设计和质量问题,否则这些问题可能在设计周期的后期才被发现。


您可以通过多种方式使用 PADS 组件管理。要查找独特的组件,只需输入搜索条件(例如,8 位寄存器),PADS 将显示满足特定条件的所有可用部件。通过输入其他参数(例如,三态输出)来缩小搜索范围以过滤结果。每次搜索后,PADS 都会显示符合指定条件的候选人数量。


要查看和选择零件,请在组件管理电子表格中查看所有候选零件及其属性。电子表格中的直接链接可打开组件数据表,让详细的零件信息触手可及。一旦选定,就可以很容易地将所需的组件直接实例化到原理图上。


您还可以将通用组件添加到原理图中。


当需要选择 PCB 制造商时,只需选择元件,PADS 就会显示可用的制造商,并自动显示制造商和零件的可用性。该决定可以基于诸如提前期、价格或库存水平等标准。一旦做出选择,元件的独特属性就可以在原理图中标注到通用元件上。


PADS 还可用于验证整个电路设计的完整性,确保原理图上的所有信息与公司数据库一致。 PADS 组件管理还建议您的设计中哪些部分没有被唯一标识,然后自动注释缺失的属性信息。


使用 PADS,您可以搜索特定的重用块或搜索满足一组标准的重用块。这样可以很容易地找到合适的可重用设计并将其合并到新的原理图中。

3。 PCB布局

使用 PADS 强大的布局功能快速轻松地设计高级电路板,无论其电路如何:高速、模拟和/或数字,或射频。无论您的设计有多复杂,PADS 都能高效、轻松地处理设计过程的每一步。


借助强大的物理设计重用、易于使用的制造准备和先进的 3D 布局,更快地完成您的设计。通过原理图和布局之间的全面交叉探测,P​​ADS 将帮助您更快地完成工作,减少重新设计并获得更好的成品。 PADS Standard Plus 还为板载芯片/IC 封装支持、节省时间的测试设计 (DFT) 审核和高速自动布线提供高级选项。


PADS 布局适用于所有 PADS 配置,包括 PADS Professional,它使用 Xpedition ® 的先进技术获得双重许可 电路板。


PCB 的全 3D 可视化包括组件、焊盘、走线、通孔、平面、丝印、阻焊层等。这种逼真的视图允许在制造之前对电路板进行准确检查,以便您检查设计中的问题。 3D 查看还提供了电路板内部叠层的直接视图,为您提供了所需的所有信息,让您充满信心地设计定制 PCB。


您还可以测量距离和对象到对象的最小距离,以根据您设置的约束检查您与对象的距离。您还可以将盖板、机箱、散热器或其他插件板等机械元件导入PADS,并检查它们是否正确匹配。

本节介绍的功能只是使用PADS软件在PCB设计方面的一些基本功能。只要您在设计工作中使用它,就会发现更多实用的功能和出色的性能。
