注塑成型活动铰链基础知识
设计塑料部件已经足够具有挑战性了，更不用说设计一个可以反复折叠和弯曲的活动铰链了。铰链经常出现在塑料零件设计中，以减少组件中的组件数量或降低制造成本。
活动铰链是一块薄塑料，周围环绕着较厚的塑料，可以让部件折叠或弯曲 1 到 180 度。但随着零件弯曲，它会产生称为拉伸应力的应变。如果塑料太薄，它可能没有必要的强度，部件可能会撕裂。如果太厚，会产生太大的应力，导致零件断裂。
有几种方法可以在注塑成型设计中实现活动铰链。除了一些设计指南外，材料选择也起着至关重要的作用。让我们回顾一下优化活动铰链设计的一些关键特征。
活动铰链的推荐材料
聚乙烯和聚丙烯是包含活动铰链的设计的理想选择，因为它们都具有高熔体流动性。这使它们能够填充厚壁和薄壁部分，同时提供高抗拉强度。虽然不推荐，但当需要更硬或透明的材料时，K-Resin (SB) 可适用于某些应用。
对于像 K-Resin 这样较硬的材料，必须采取特殊的预防措施，例如在铰链离开热机时弯曲铰链。这减少了拉伸应力并降低了失效风险，例如铰链开裂。
如何设计活动铰链

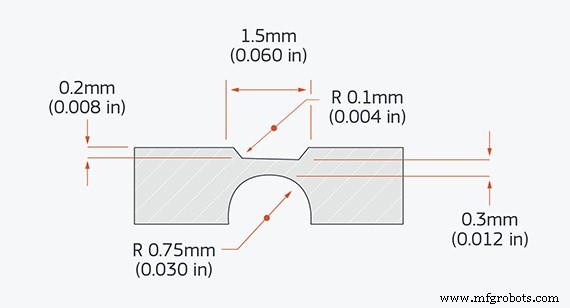

在与客户合作时，我们的活动铰链设计指南是厚度为 0.012 英寸，间距约为 0.060 英寸，零件折叠的一侧减少了 0.008 英寸。在发生大部分拉伸应变的另一侧，我们建议半径为 0.030 英寸，以改善材料流动并减少应变。这些推荐尺寸提供了一个很好的起点，但可以根据应用或零件设计进行调整。
门的放置也可能是耐用、持久的铰链和易发生故障的铰链之间的区别。通过确保材料以相同的速度和材料流动的方向流过铰链，适当的浇口放置将减少熔合线。
关于模制零件的铰链设计还有其他问题吗？请致电 877-479-3680 或发送电子邮件至 [email protected] 联系我们的应用工程师。如果您想亲身体验这种活动铰链和其他常见注塑成型功能，请索取免费的 Design Cube。
