数字逻辑实验板套件：元件清单、原理图与 Arduino Mega 双核协同教学指南

项目定位

本套件面向电子技术初学者，以“数字逻辑实验板”形式集成 7 类基础逻辑电路（与/或/非门、多路选择器、编解码器、触发器、移位寄存器、全加器），采用 双 Arduino Mega 2560 协同：主控板读取拨码开关状态 → I²C 总线发送 4 字节数据帧 → 从控板驱动 74HC595 串转并扩展 → 点亮对应 LED 验证真值表。兼顾硬件焊接、协议时序、布尔逻辑教学。

元件清单（BOM）

工具与软件

• 温控电烙铁、无铅锡丝、助焊膏
• 数字万用表（自动量程）
• 热熔胶枪（固定模块）
• Arduino IDE + Wire.h（I²C）库

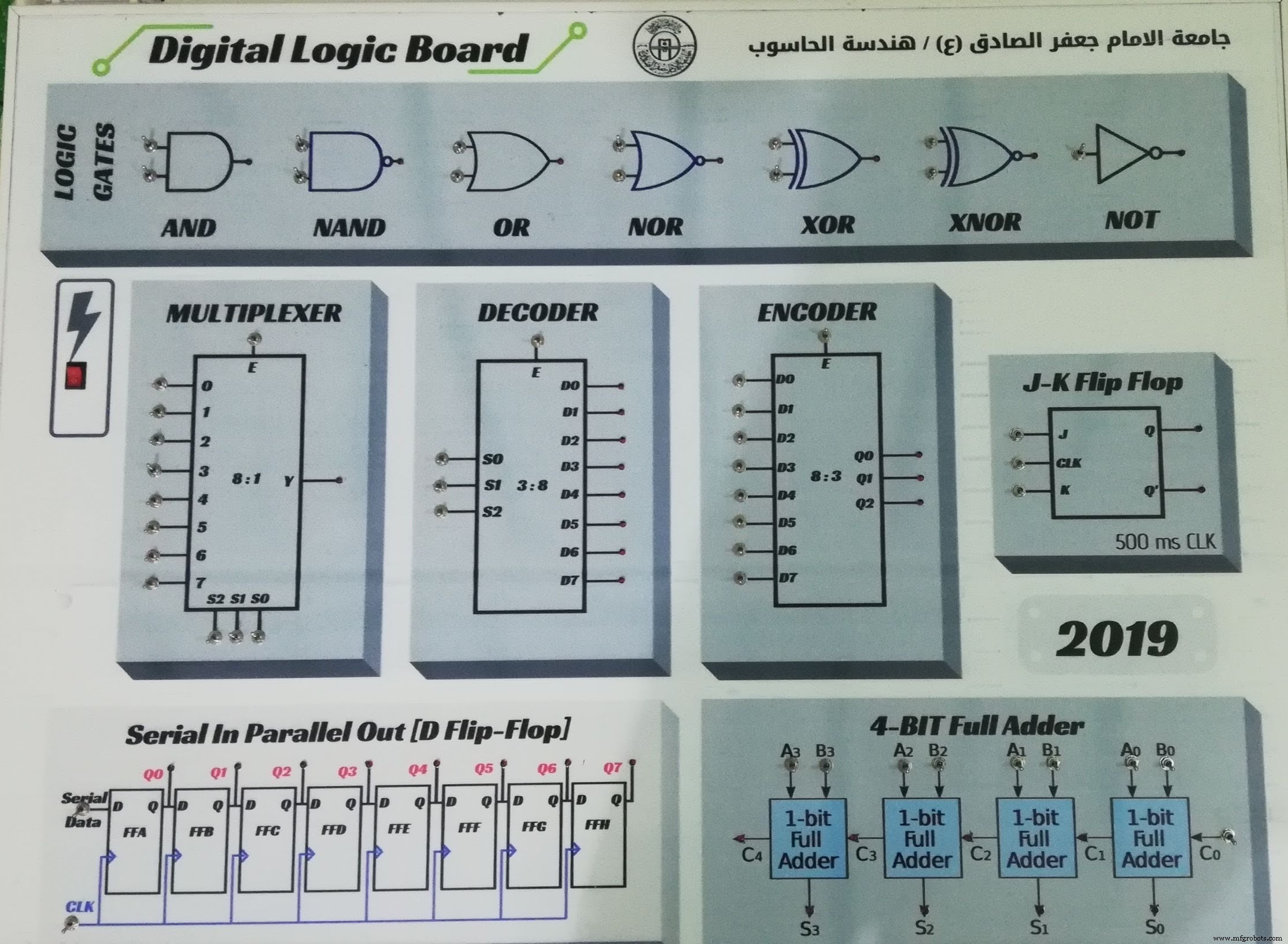

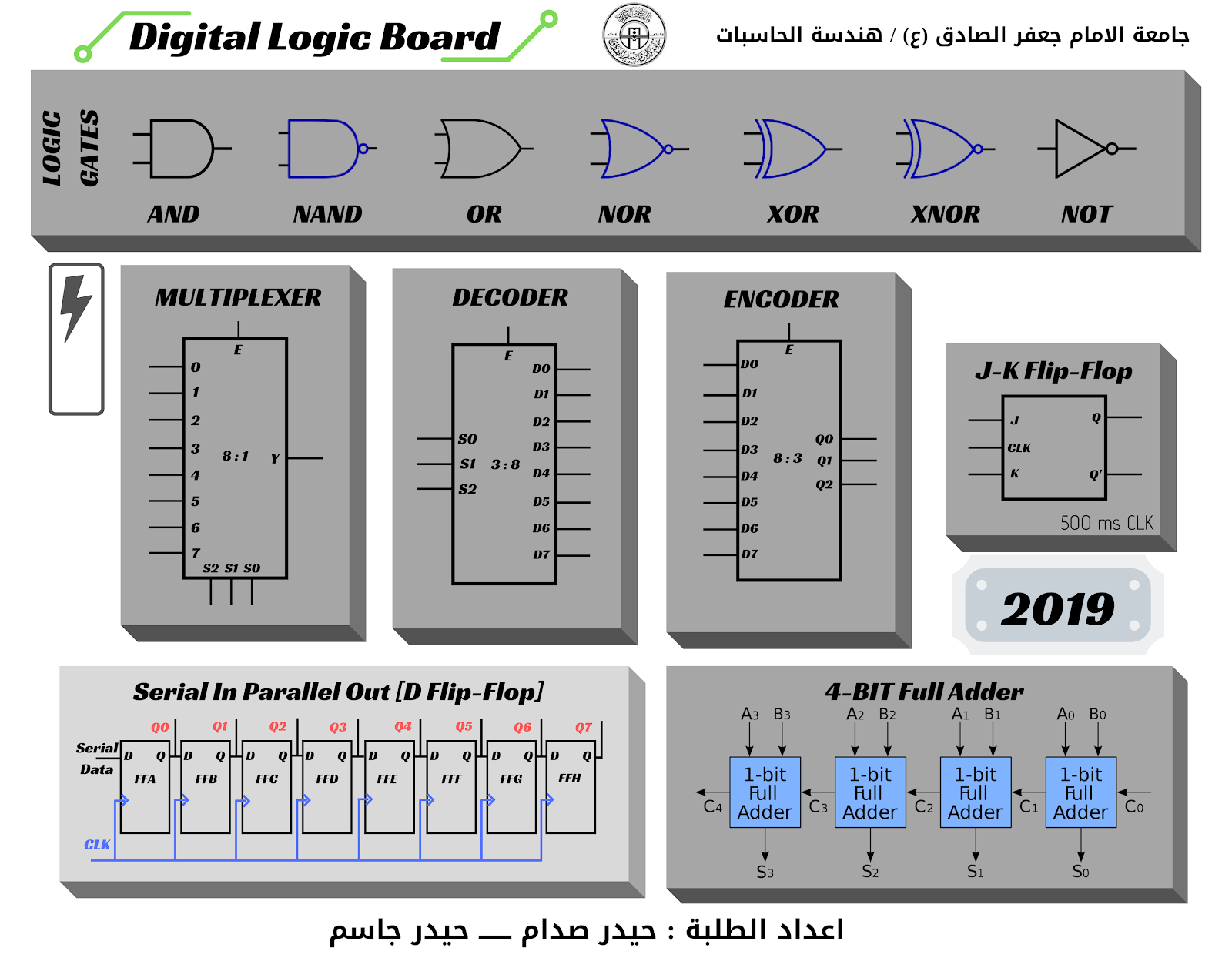

前面板功能区布局（自上而下）

1. 7 类逻辑门：AND、NAND、OR、NOR、XOR、XNOR、NOT（每类 2-4 路）
2. DC 电源开关：航模船型开关，总电源控制
3. 8位多路选择器：74HC151，3 选通线选 1/8 输入到输出
4. 8位解码器：74HC138，3→8 译码，互斥输出
5. 8位编码器：74HC148，8→3 优先编码
6. J-K 触发器：74HC76，双 J-K，带异步置位/复位
7. SIPO 移位寄存器：74HC595，串行输入并行输出，级联扩展
8. 4位全加器：74HC283，带进位链，演示二进制加法
9. 学号/姓名区：丝印标识

核心子电路详解

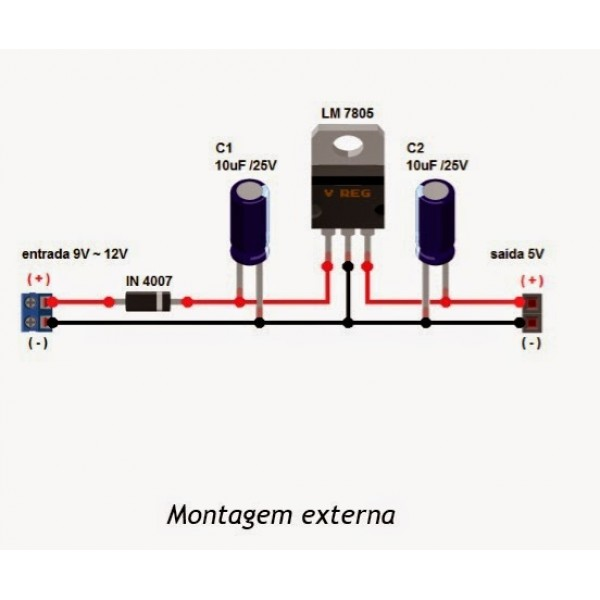

1. L7805 线性稳压模块

输入 9V→输出 5V，压差 4V，最大电流 1A 时功耗 4W，需散热片。最低输入 7.5V（Dropout 2V + 5V）。输入/输出各加 0.1μF 陶瓷 + 10μF/4.7μF 电解电容抑制纹波。

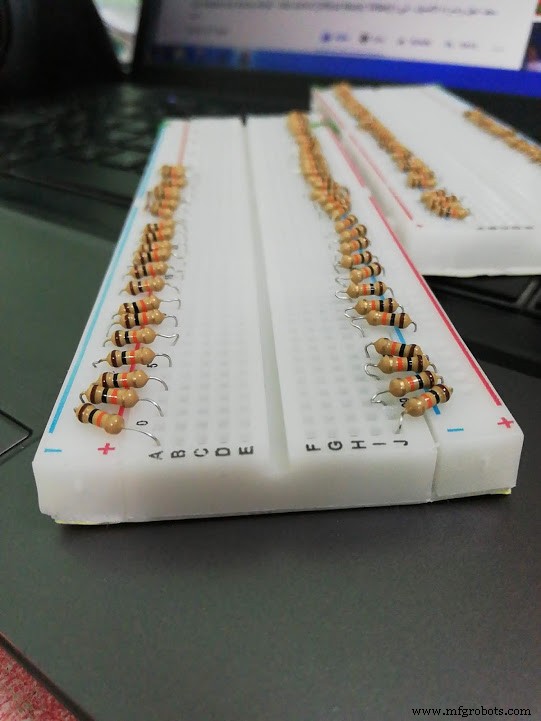

2. 上拉电阻网络

所有拨码开关一端接地，另端接 10kΩ 上拉至 5V，Arduino 读取低电平=按下（逻辑 1），高电平=释放（逻辑 0）。兼容 TTL/CMOS 电平标准。

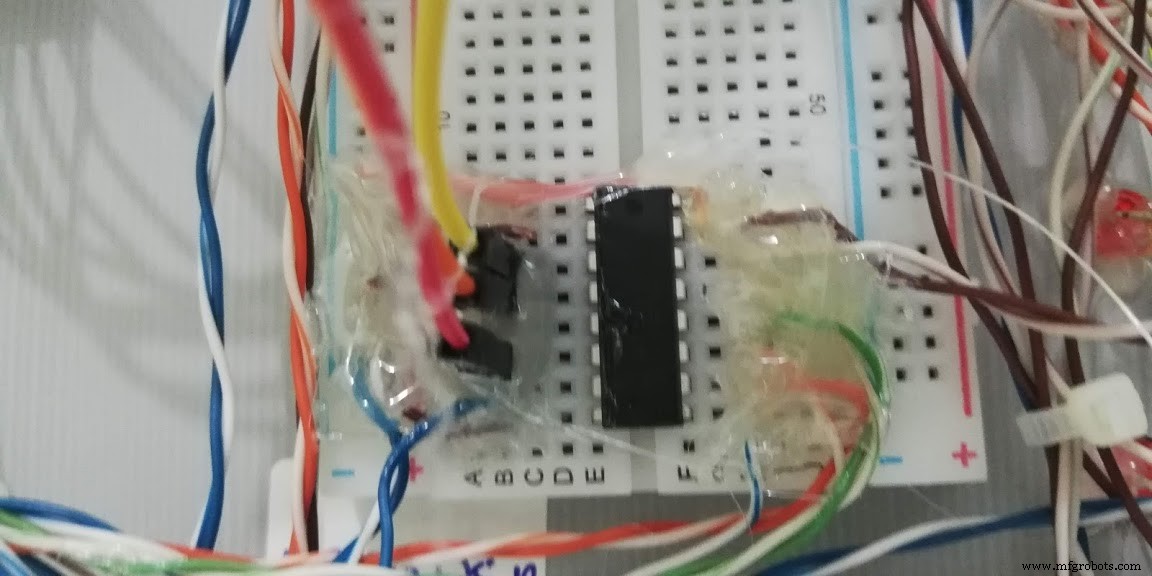

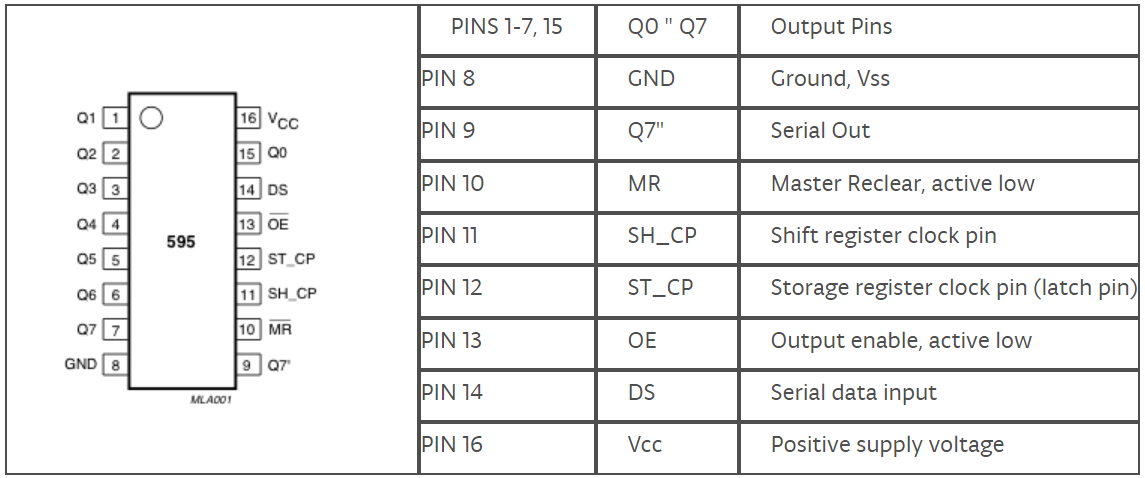

3. 74HC595 串并扩展驱动

引脚映射（从控板 Mega）

• DS (Pin 14) → Mega D11 (MOSI/数据)
• SH_CP (Pin 11) → Mega D12 (时钟)
• ST_CP (Pin 12) → Mega D8 (锁存)
• OE (Pin 13) → GND（常使能输出）
• MR (Pin 10) → 5V（不复位）

级联扩展 16/24/32 位

后级 DS 接前级 Q7' (Pin 9)，SH_CP/ST_CP 并联，依次移入 16/24/32 位再锁存。

4. I²C 双 Mega 通信协议

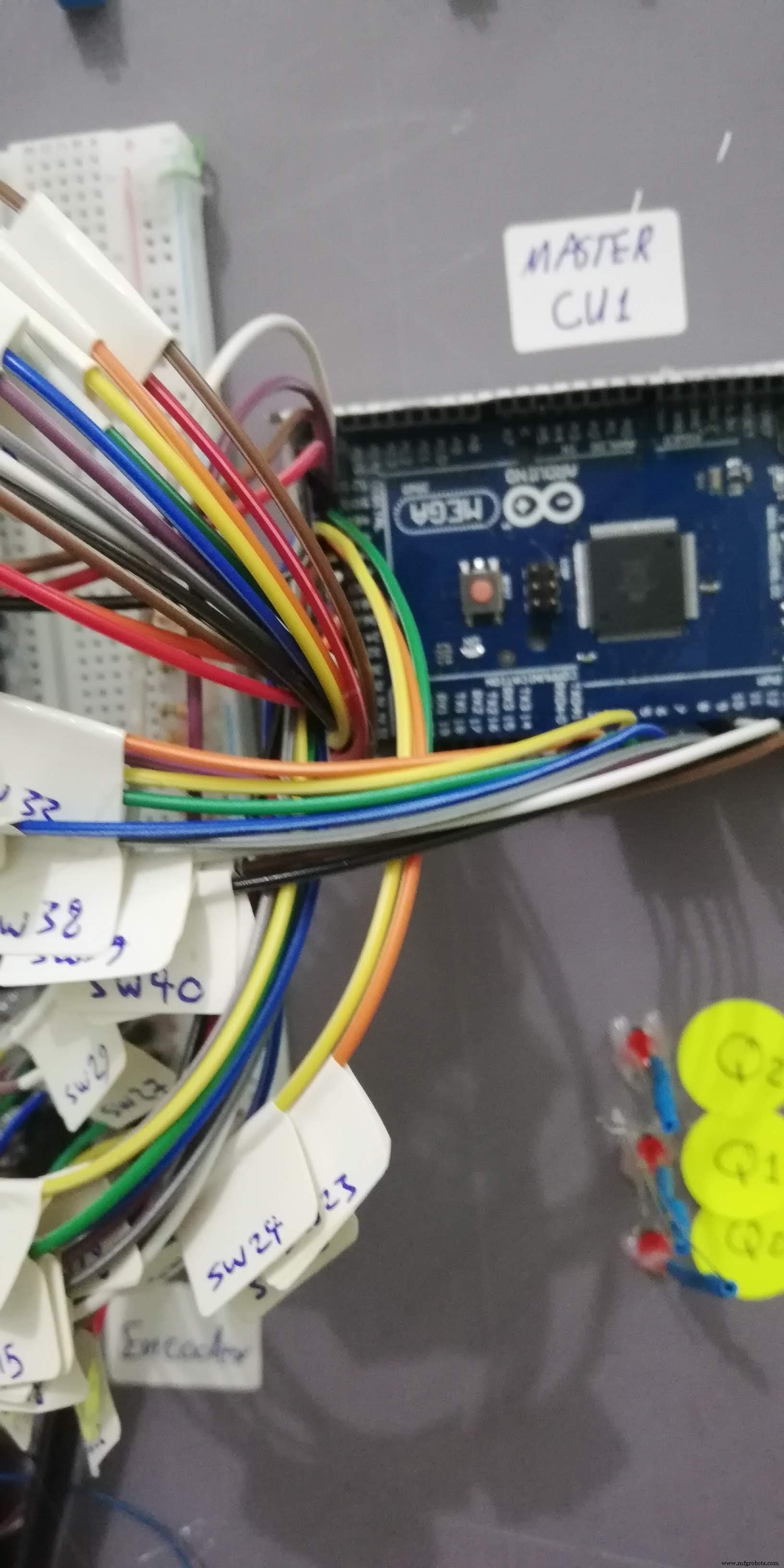

主控板（右侧）：读取所有拨码开关状态（共 52 位），打包为 4 字节数据帧（32 位有效 + 保留），通过 I²C 发送给从控板。

从控板（左侧）：接收 4 字节 → 解析位域 → 逐位送入 74HC595 → 锁存输出驱动 LED。

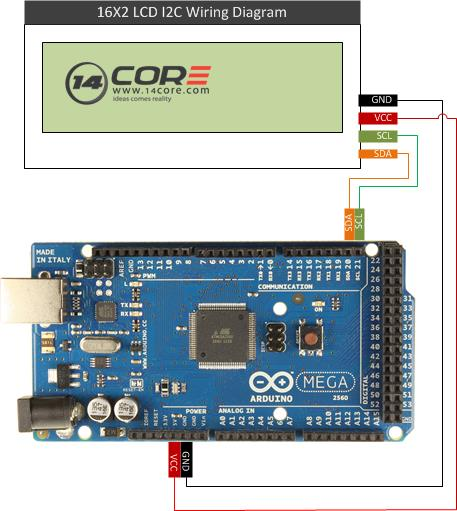

Mega 2560 I²C 引脚：

• SDA → Pin 20
• SCL → Pin 21
• 需外接 4.7kΩ 上拉至 5V（板载已有，外接更稳）

通信帧格式（自定义 4 字节）

主控板核心代码片段

#include <Wire.h>
#define SLAVE_ADDR 0x08

// 开关矩阵引脚映射（示例）
const uint8_t swPins[52] = {22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,44,45,46,47,48,49,50,51,52,53, A0,A1,A2,A3,A4,A5,A6,A7,A8,A9,A10,A11,A12,A13,A14,A15};

uint8_t frame[4] = {0};

void setup() {
  Wire.begin(); // Master
  for (uint8_t p : swPins) pinMode(p, INPUT_PULLUP);
  Serial.begin(115200);
}

void loop() {
  // 读取开关 -> 打包帧
  for (int i=0; i<52; i++) {
    if (digitalRead(swPins[i]) == LOW) { // 按下 = 逻辑1
      frame[i/8] |= (1 << (i%8));
    } else {
      frame[i/8] &= ~(1 << (i%8));
    }
  }
  // 发送 I2C
  Wire.beginTransmission(SLAVE_ADDR);
  Wire.write(frame, 4);
  Wire.endTransmission();

  delay(50); // 20Hz 刷新
}

从控板核心代码片段

#include <Wire.h>
#define DATA_PIN 11
#define CLK_PIN  12
#define LATCH_PIN 8

uint8_t rxFrame[4];

void setup() {
  Wire.begin(0x08); // Slave addr
  Wire.onReceive(onReceive);
  pinMode(DATA_PIN, OUTPUT);
  pinMode(CLK_PIN, OUTPUT);
  pinMode(LATCH_PIN, OUTPUT);
  digitalWrite(LATCH_PIN, LOW);
}

void loop() {
  // 将 rxFrame 送入 74HC595（级联 2 片共 16 位）
  digitalWrite(LATCH_PIN, LOW);
  shiftOut(DATA_PIN, CLK_PIN, MSBFIRST, rxFrame[1]); // 高字节先行
  shiftOut(DATA_PIN, CLK_PIN, MSBFIRST, rxFrame[0]);
  digitalWrite(LATCH_PIN, HIGH);
}

void onReceive(int len) {
  for (int i=0; i

教学实验建议

1. 真值表验证：拨动开关组合，观察 LED 亮灭，记录真值表
2. 时序观测：示波器抓取 SH_CP/ST_CP/DS 波形，分析建立/保持时间
3. I²C 抓包：逻辑分析仪解码 SDA/SCL，验证帧格式、ACK/NACK
4. 故障注入：故意接错上拉电阻、短接输出，观察现象并分析
5. 扩展实验：级联 3 片 595 驱动 24 位 LED 跑马灯，修改从机代码

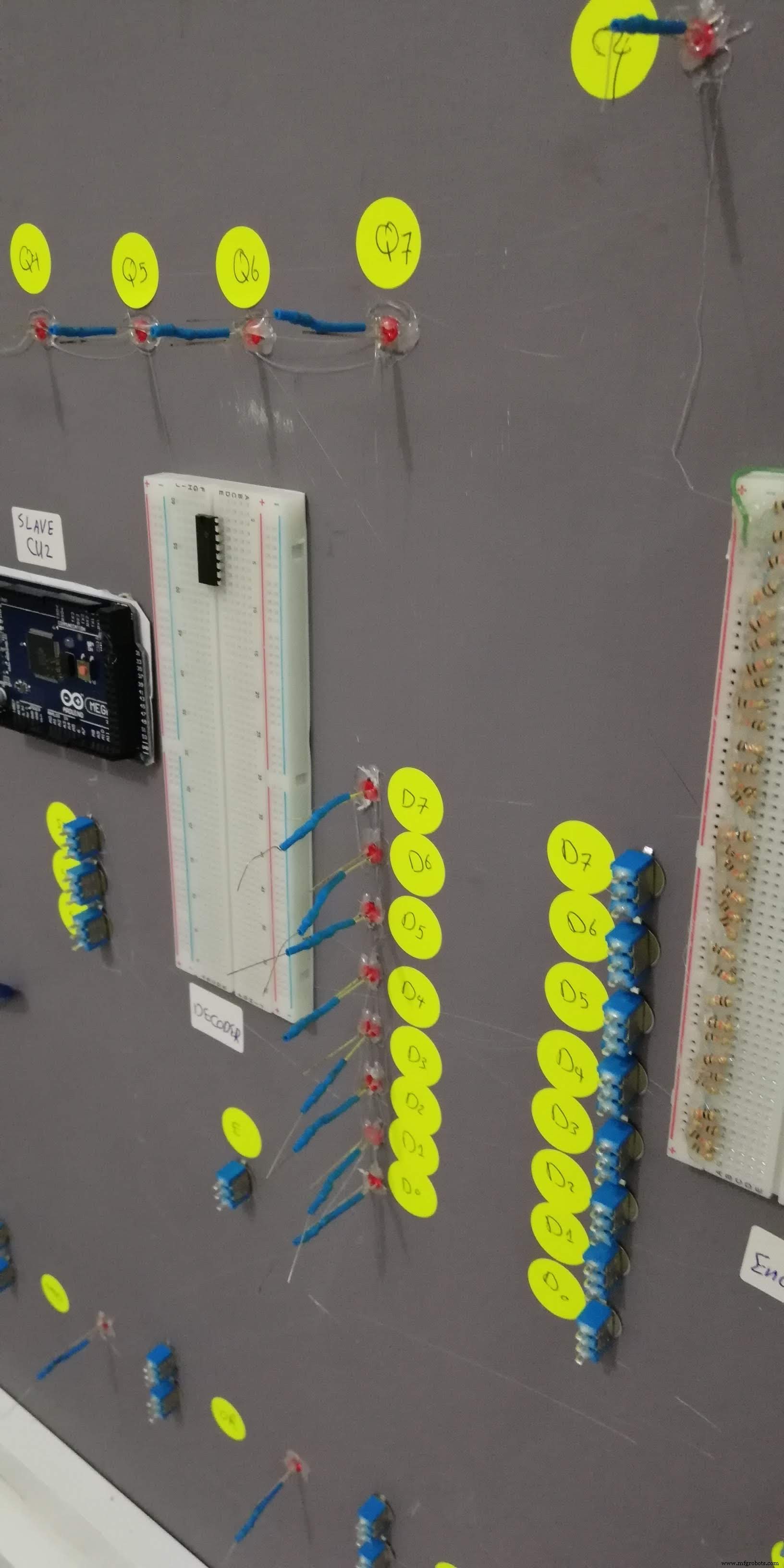

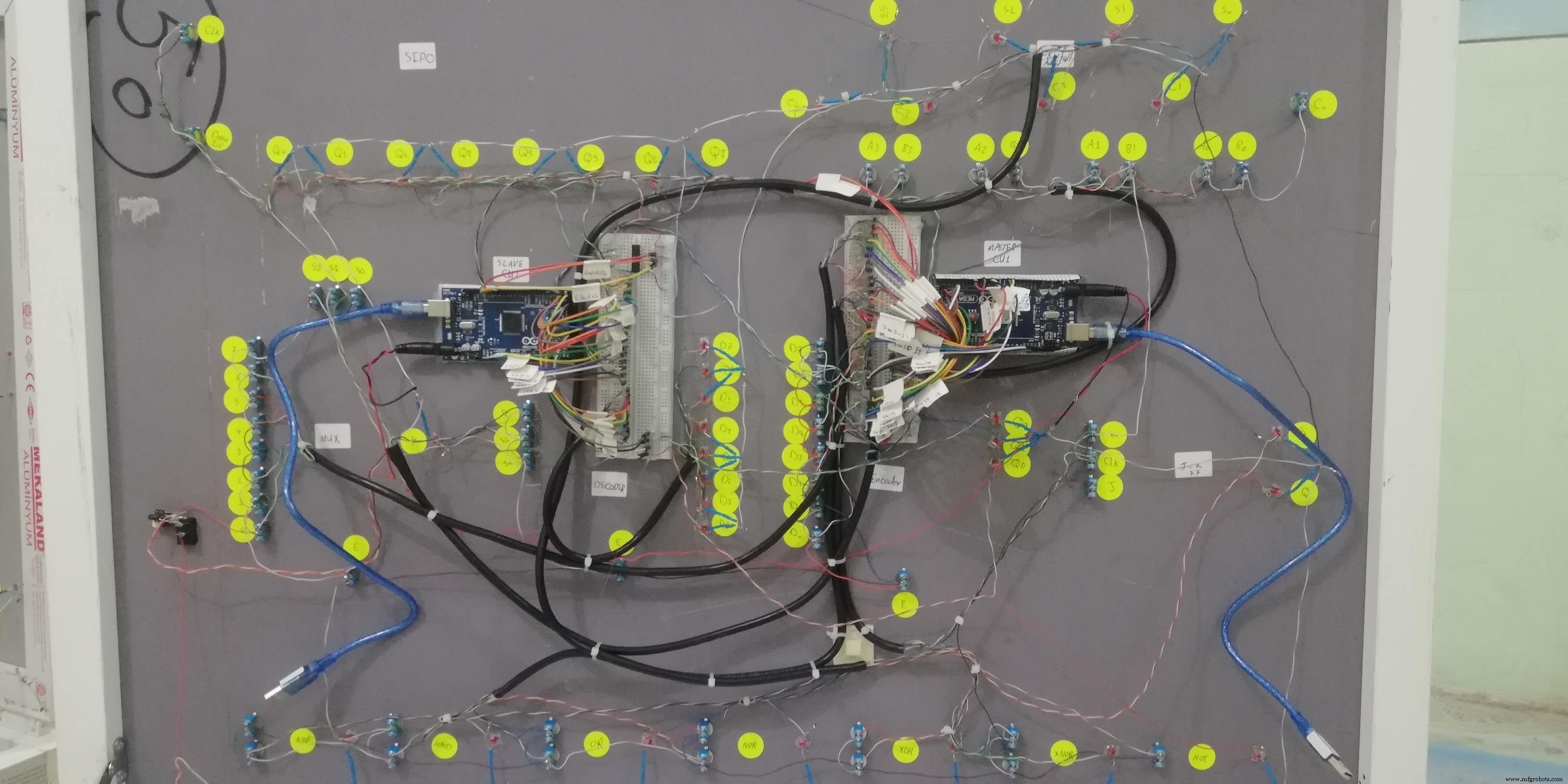

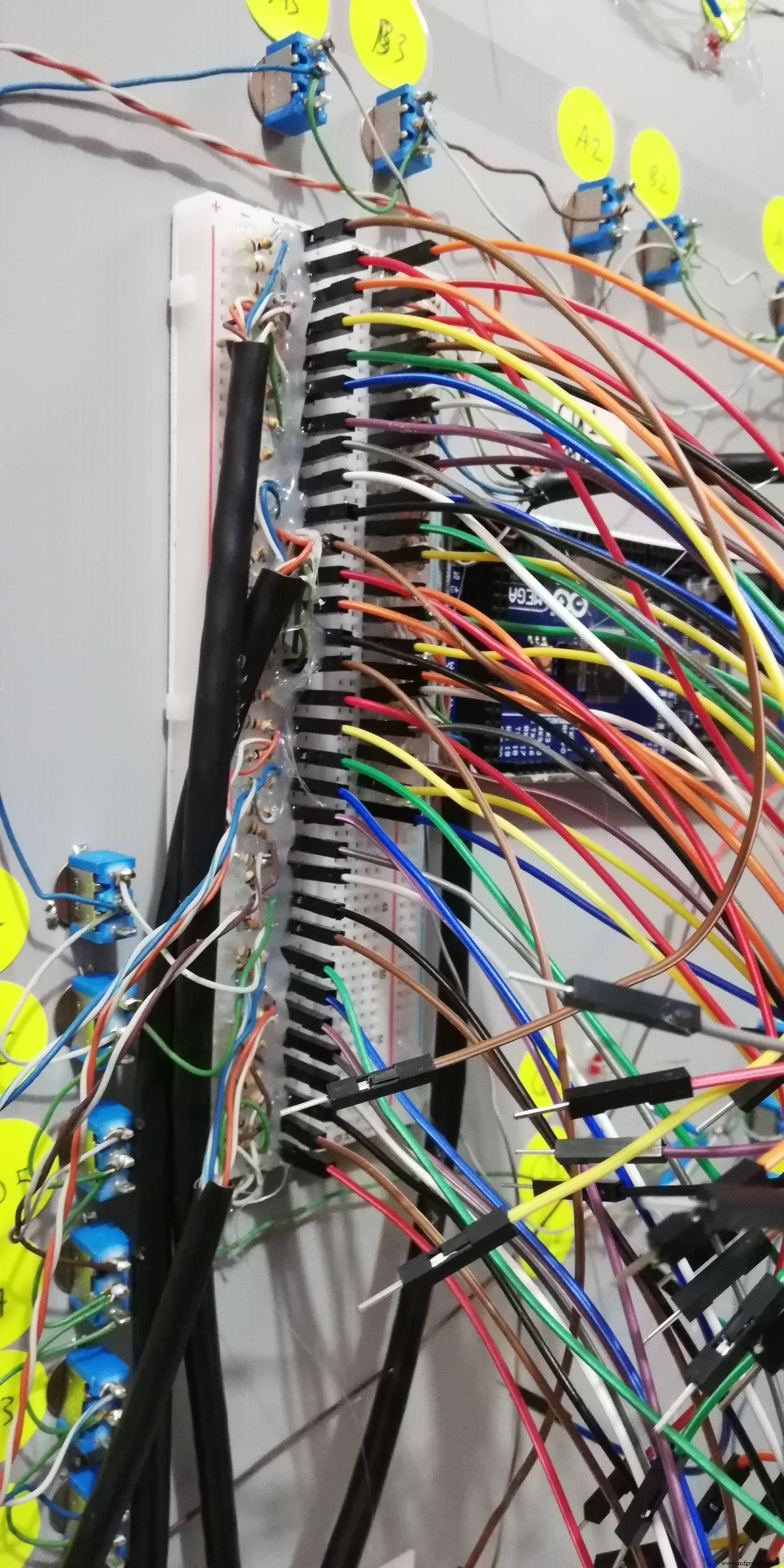

后台布线实拍

成品展示

资源链接

• GitHub 完整固件：Digital-Logic-Board
• 原理图 Excel 表（双 Mega 引脚映射、网络表）：项目附件下载
