深度解析：加工中心工件变形成因与对策

机械加工中，“相似”概念是致命的。外观相似产品若组合使用，缺陷将持续放大，导致工厂加工质量无法满足高端精密制造要求。工件变形问题是加工中心最难攻克的难题之一，必须先分析变形原因，再制定对策。

1. 工件材料与结构对变形的影响

变形量与形状复杂度、长宽比、壁厚成正比，与材料刚性稳定性成正比。因此设计零件时应最大程度降低这些因素影响。尤其是大型零件结构，结构应合理。加工前须严格控制毛坯硬度、气孔等缺陷，保证毛坯质量、减少工件变形。

2. 工件夹紧引起的变形

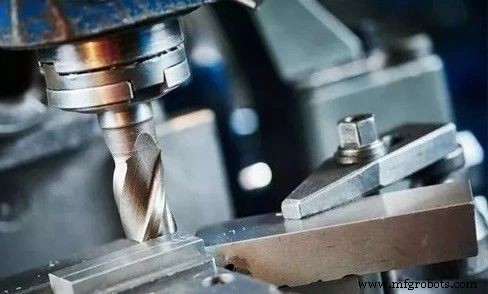

需为夹具选取正确夹紧点，并根据夹紧点位置选择合适夹紧力。

使夹紧点与支撑点尽可能一致，让夹紧力作用在支撑上。夹紧点应尽可能靠近加工面，且选取不易引起夹紧变形的位置。

工件受多方向夹紧力时，需考虑夹紧力顺序。

先施加使工件与支撑接触的夹紧力，不宜过大；后施加平衡切削力的主夹紧力。

增大工件与夹具接触面积或采用轴向夹紧力。

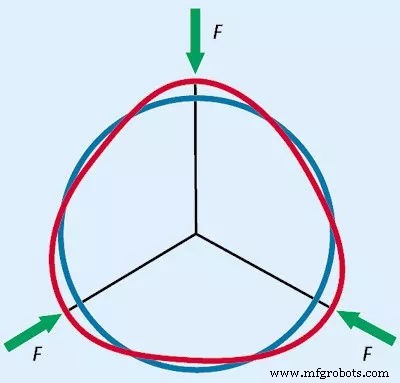

提高零件刚性是解决夹紧变形有效途径，但薄壁件因形状结构特性刚性较低，夹紧力作用下会变形。

增大工件与夹具接触面积可有效减少夹紧时工件变形。

例：铣薄壁件用大量弹性压板增大受力面积；车薄壁套类内外径时，无论简易分体过渡环、弹性芯轴、全圆弧爪等，均通过增大夹紧接触面积来承受夹紧力、避免零件变形。

采用轴向夹紧力，在生产中也广泛应用。

设计制造专用夹具使夹紧力作用于端面，可解决因壁薄刚性差导致的工件弯曲变形。

3. 工件加工引起的变形

切削力作用下，工件沿力方向产生弹性变形，即常说的“让刀”现象。应在刀具上采取对应措施。精加工时刀具必须锋利：一方面减少刀具与工件摩擦阻力，另一方面提高切削时刀具散热能力，从而减少工件残留内应力。

例：铣削薄壁件大平面时采用单刃铣削。

刀具参数选较大主偏角与前角，旨在降低切削阻力。此类刀具切削轻快、减少薄壁件变形，生产中广泛应用。车削薄壁件时，合理刀具角度对切削力、热变形、表面微观质量至关重要。前角大小决定切削变形与刃口锋利度。大前角减少切削变形与摩擦，但过大前角会减小楔角、削弱刀具强度、散热差、加速磨损。

一般车削钢制薄壁件，用高速钢车刀前角 6°~30°，硬质合金车刀前角 5°~20°。后角大则摩擦小、切削力相应减小，但过大后角也会削弱刀具强度。车薄壁件时，高速钢车刀后角 6°~12°，硬质合金 4°~12°，精车用大后角，粗车用小后角。车削薄壁件内外圆时，采用大主偏角、选对刀具是应对变形的必要条件。

刀具与工件摩擦产生的热也会导致加工中工件变形，故常选用高速切削。

高速加工中，切屑在极短时间排出，大部分切削热随切屑带走，减少工件热变形；其次，高速加工中切削层材料软化也减少。可减少零件加工变形、有利保证尺寸形状精度。此外，切削液主要用于减少切削摩擦、降低切削温度。合理使用切削液对提高刀具耐用度、加工表面质量、加工精度起重要作用。因此为防止零件变形，必须合理充分使用切削液。

合理切削用量是保证零件精度的关键因素。

高精度薄壁件加工一般采用对称加工，平衡两相对面应力至稳定状态，加工后工件平整。但某道工序若大切深，工件将因拉应力与压应力失衡而变形。

薄壁件车削变形多面：夹紧力、切削力、阻碍刀具切削产生的弹塑性变形、切削区温升热变形。故粗车时背切深与进给可较大；精车时背切深一般 0.2~0.5mm，进给 0.1~0.2mm/r 甚至更小，切削速度 6~120m/min，精车切速尽量高但不宜过高。选用合理切削用量，以达减少零件变形目的。

4. 加工后应力与变形

加工后零件本身存在内应力。内应力分布处于相对平衡状态，零件形状相对稳定。但去除部分材料、热处理后内应力发生改变，工件需重新达到力平衡，形状随之改变。

解决此类变形可采用热矫正：将待矫正工件堆叠至一定高度，用专用工装压紧成直线状态，连同工装放入加热炉。根据零件不同材料选择不同加热温度与时间。

热矫正后，工件内部组织稳定。此时工件不仅直线度更高，加工硬化现象也被消除，便于后续精加工。铸件应时效处理，尽量消除残余内应力，采用变形后再加工法：粗加工—时效—再加工。

大型零件需用轮廓加工法：预测装配后工件变形，加工时反向预留变形量，可有效防止装配后零件变形。

综上，易变形工件须在毛坯与加工工艺中采取针对性对策。需分情况分析、寻找适配工艺路线。当然上述方法仅能进一步减少变形，若想获得更精密工件，仍需持续学习、探讨与研究。
