在模制零件上设计更好的螺套
凸台特征常见于注塑成型设计中。它们通过为螺钉提供通道来帮助组装模制零件。设计塑料螺丝凸台相当简单，但有一些注意事项可确保零件之间的牢固连接并减少外观缺陷。
上手首先要确定凸台的孔径大小和周围的壁厚。您将需要足够厚的壁，以便螺钉可以与塑料接合而不会分开柱子。要获得这些规格，请参阅螺钉制造商的指南，了解给定螺钉的推荐孔尺寸和周围壁厚。

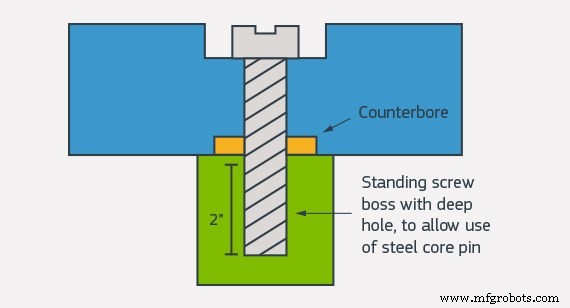

对于孔较深的凸台，沉孔应放在另一部分，以便使用钢芯销。 沉孔设计
由于螺钉进入没有螺纹的孔中，因此当您将螺钉拧入凸台时，塑料会移位。这时候沉孔就派上用场了。沉孔是为零件设计的额外空间，用于容纳这些多余的材料。
在某些情况下，设计需要相对较深的孔，例如 1.5 英寸深，孔径为 1/8 英寸。由于我们的快速注塑成型工艺，我们使用钢芯销来生产这些类型的孔，而不是用模具的 b 侧将它们取芯。这使得很难在零件上加工沉孔。不过别担心，有一个解决方案，而且很简单。一种常见的解决方法是将沉孔放在相反的部分，即螺钉将完全穿过的部分。
模制凸台的其他注意事项
化妆品。 如果担心美观，请避免使用容易下沉的厚部分。一个常见的问题区域是位于外墙上或附近的凸台，我们建议将它们向内移动。此外，根据经验，我们建议凸台的壁厚不超过相邻壁厚的 60-70%。

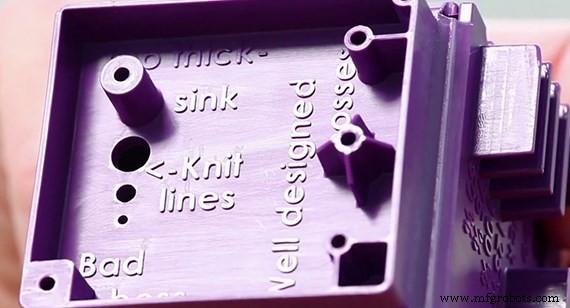

Design Cube 演示了几个 boss 设计，有好的也有坏的，包括如何使用肋和角撑板来加强连接点。 强度。 螺丝凸台可以用肋或角撑板加固，以增加强度和耐用性。正如我们上面提到的，凸台不应靠近外墙，但您可以使用取芯肋使其与零件的外墙保持连接，而不会有下沉的风险。
材料。 较软、不易碎的材料最适合需要接受螺钉的模制零件。例如，如果您的零件是聚碳酸酯，请考虑将其与 ABS 混合。
嵌件成型。 如果您的零件需要多次螺纹加工，请考虑使用螺纹嵌件而不是成型凸台。塑料凸台通常只能一次性使用，因为螺纹会在螺钉放入零件时被切割。
获取设计立方体
想要一个能同时显示好老板设计和坏老板设计的物理设计辅助工具吗？访问此链接可获得免费的 Design Cube，其中除了 boss 设计提示外，还包括模制零件上的其他几个功能。
