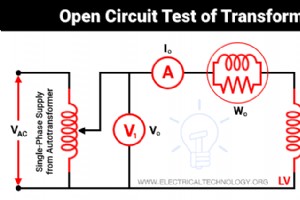

变压器空载试验与短路试验——间接测试法详解 变压器等效电路四大核心参数：等效电阻 R01、等效电抗 X01、铁损电阻 R0、励磁电抗 X0。空载与短路试验均属间接测试法，无需实物负载，功耗极低、精度高于直接负载法，是工厂出厂试验与现场检修标准手段。 空载试验（空载/无负载试验） 目的：测定铁损（铁芯损耗）Pi、空载电流 I0、励磁支路参数 R0、X0。 接线原则：在低压侧施加额定电压/频率，高压侧开路。因高压侧电流极小难测准，且实验室难获高压电源。 原理：二次侧开路 → I₂=0 → 一次侧仅流过空载电流 I₀（约 2–5% 额定电流）。额定电压建立正常主磁通，铁损与额定工况一致。铜损 ∝

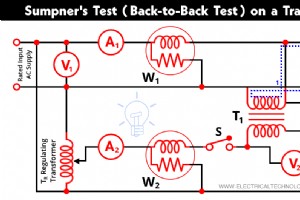

变压器桑普纳试验（背靠背试验）——效率、电压调整率与温升测定 空载试验与短路试验可求等效电路参数，但无法测量变压器在同时承受铁损与铜损时的温升。空载试验仅测铁损，短路试验仅测铜损，两者不同时存在。桑普纳试验（Sumpner’s Test，即背靠背试验）应运而生：用两台同型号变压器背靠背连接，模拟额定负载工况，无需外接实物负载，即可精准测定效率、电压调整率、温升及等效电路参数，结果比单独空载/短路试验更准确。 试验接线与原理 一次侧并联：两台同额定变压器 T₁、T₂ 一次绕组并联接额定电压/频率，串入电流表 A₁、电压表 V₁、功率表 W₁； 二次侧反向串联：二次绕组同极性端相连（B 接 C

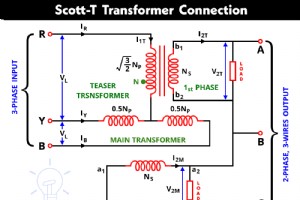

什么是斯科特接线 / 斯科特 (Scott-T) 变压器？ 斯科特接线定义 斯科特接线是一种利用两台单相变压器实现三相与两相电力系统互联的特殊接法，由 Charles F. Scott 发明，故称斯科特接线或 Scott-T 变压器。两台变压器电气相连、磁路隔离：一台为主变压器，另一台为辅助变压器（又称补偿/引相变压器）。 延伸阅读：变压器开三角接线 接线接线图 主变初级绕组中点 D 抽头，两端分别接三相电源 Y 相、B 相；主变次级绕组接出 a1、a2； 辅助变初级绕组接在中点 D 与剩余 R 相之间；辅助变次级绕组接出 b1、b2； 主变初级中点抽头等分匝数，即 NYD = NBD

数字万用表测量频率实操指南 频率是信号每秒完成周期性变化的次数。交流电及各类电气信号均具有频率特性，直接影响设备运行状态。具备频率测量功能的万用表可同时测量电压、电流、电阻、电容、频率、温度、通断等，并能测试电阻、电容、二极管、三极管、线缆等元器件。本文详解万用表测频原理、操作方法及常见干扰对策。 测量原理：峰值检测法 带频率功能的 DMM 内置峰值检测电路：检测输入波形连续两个波峰（波谷）间的时间间隔 Δt，频率 f = 1/Δt。具体流程：检测到首个波峰启动计时器，检测到下一波峰停止计时，内部单片机自动换算显示频率值。 操作方法 可测频率的万用表面板旋钮或插孔标有 “Hz”，常与 “VA

数字万用表测量电容实操指南 精准测量电容通常需昂贵的 LCR 电桥（可同时测量电感 L、电容 C、电阻 R，并兼顾频率等参数）。数字万用表 (DMM) 虽具备电容测量功能，但量程有限、精度一般，仅适用于粗略判断。 电容基础知识 电容是电容器以电荷形式储存电能的能力，电荷积聚在两块导电极板之间的介质薄膜上。单位是法拉 (F)。1 F 即在 1 V 电压下储存 1 库仑电荷。法拉是极大单位，工程常用微法 (μF) 和毫法 (mF)。 延伸阅读：数字/模拟万用表测试电容 6 大方法 万用表测量原理 DMM 向电容注入已知恒定电流，测量电容两端电压上升速率 dV/dt。电压上升速率与电容成反比：

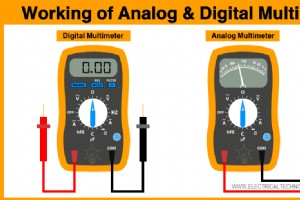

什么是万用表？类型、功能、工作原理与应用 电气与电子工程专业的学生、工程师和技术人员在电路测试中，常需测量电压、电流、通断性、功率等电气参数，并检测二极管、三极管、继电器、电容、电阻等电子元件。万用表因其能执行多种测试和测量功能，成为实验室和工业现场维修、故障排查的必备工具。 什么是万用表？ 万用表是一种用于测量电压、电流、电阻及其他电气参数的电气测量仪器。顾名思义，它能测量“多种”电气量，具体功能取决于万用表的类型。 万用表通常为手持式设备，体积、精度和准确度各异。电工、工科学生及电子爱好者广泛使用它来排查电气设备和电路故障。 万用表主要由显示屏（LCD或刻度盘）、功能选择旋钮、测试表笔和

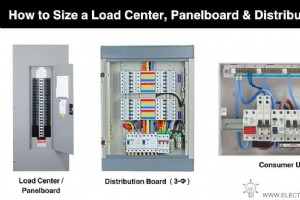

依据 NEC 与 IEC 选型负载中心、配电屏、配电箱及户内配电箱 规划是电气布线项目首要任务，准确计算估算是设计安装配电系统的必经之路，无论住宅或商业。合理确定的负载中心与配电箱尺寸才能安全平稳承载当前及未来负载。 故负载中心与配电箱须按 NEC、IEC 或适用区域规范选型（同理于导线选型、MCB 选型、插座插头额定计算等）。本分步指南含实例，演示如何按 NEC 与 IEC 选型配电箱（负载中心、配电板、断路器面板）。 配电箱、负载中心、配电板、户内配电箱 同一物件不同称呼。简言之，配电箱或配电板是多保护装置（断路器）组合，用于安全控制分配电能至照明点、末端回路等负载点。 美式术语：配电板

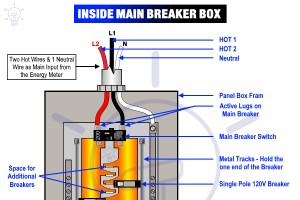

依据住宅负载计算确定负载中心与配电箱断路器数量 美加住宅供电电压 120V/240V（NEC/CEC），实为分相系统。三线（火线1 黑、火线2 红、中性线 白）从配变经电表箱入主配电箱（总开关）。 单相 120V/240V 负载中心可用电压： 任一火线 (黑/红) 对中性线 (白) = 120V 单相 火线1 (黑) 对火线2 (红) = 240V 单相（分相电压） 中性线 (白) 对地线 (绿/裸铜) = 0V 注：上述采用 NEC 接线颜色代码。 下图展示 24 回路位负载中心基本配置：120V 单相在黑/红与白之间，240V 分相在黑红之间。所需导线数视负载配置而定（部分 240V

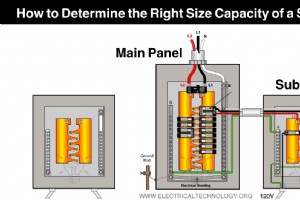

副配电箱/主接线端子 合适容量选型 副配电箱或主接线端子（NEC 称远程配电箱）是安装在主断路器箱或负载中心下游的小型配电箱。通常安装在院棚、车库、车间或建筑其他部位供特定应用。 接线副配电箱时，计算其合适容量至关重要：额定容量不得小于连接其上的电气设备、插座等负载的峰值用电功率。 副配电箱通过馈线从主配电箱引入：两根火线（火线 1、火线 2）用两极 240V 断路器，加一根地线。注意：仅当有 120V 回路、GFCI/AFCI 插座断路器含 240V 回路时，副箱才需中性线。副箱不需重复接地/中性连接，因主配电箱已接地。 主箱与副箱目的相同：控制保护线路防电气故障、触电、浪涌。副箱主要提供额

单路断路器可接多少插座？– NEC & IEC 标准 业主和 DIY 爱好者最常搜：15A 或 20A 断路器到底能装多少插座/插孔？电气工程师和电工凭计算经验知答案，这里分享这点“火箭科学”，四年级学生也能算懂。 先记牢：NEC 未规定每路断路器确切插座数，只建议负载不超额定 80%。即 15A 断路器仅用于 12A 负载点 (15A × 80% = 12A)。 经验值：单相 15A 120V 单极断路器可装 8-10 个 1.5A 额定插座。下面按 15A/20A、120V/240V 实例演示如何确定每路插座数。 确定回路插座数量 方法 1 – 基础法 实例：120V – NEC – 美/

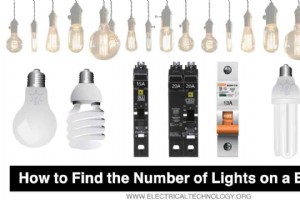

单路断路器可接多少灯？– NEC & IEC 标准 读者最常问：15A 断路器能接多少灯？20A 回路最多多少照明点？10A 或 16A 断路器最安全接多少灯具？NEC 未规定确切灯具数，但建议负载不超额定 80%。如 100A 断路器只带 80A 负载，15A 断路器不超 12A。IEC 亦采 80% 安全系数。 经验值：单相 15A 120V 单极断路器通常装 8-10 盏灯泡。下面按 120V 和 240/230V 两制式详细例解。 确定回路灯具数量 实例 1：120V – NEC – 美/加 15A 120V 断路器能接多少灯？ 解： 步骤 1： 计算 15A 120V 断路器功率：

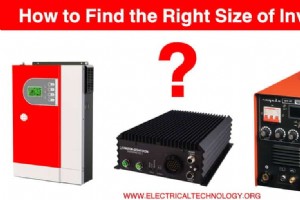

家用电器需要多大瓦数逆变器？实例详解 逆变器将直流电转为交流电。家用电器多设计工作在交流供电（美 120V/240V，英欧 230V），故停电应急时需配合适功率逆变器驱动交流负载。 直流源来自电池、光伏板、便携发电机等，经逆变器转为交流电供 120V 或 230/240V 电器。为此须按瓦特负载算出合适逆变器与电池规格。 逆变器额定值以 VA (伏安) 标称，但我们常按电器瓦数估算。以下实例将厘清两者差异。 如何计算与选择合适规格逆变器？ 实例： 计算下列家用电器所需逆变器额定值： 3 台风扇：3 × 80W = 240W 4 盏 LED 灯：4 × 15W = 60W 1 台 LCD 电视

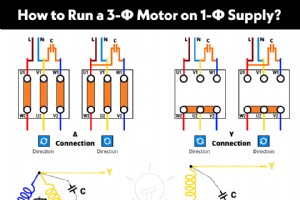

三相感应电动机单相电源运行 – 3 种方法 按交流电源类型，感应电动机分三相和单相。工业农业多用三相感应电动机。 因供电不足，农业地区三相电常不连续。合闸开关 (GOS) 断开一相，常仅有两相。但无特殊措施，三相电动机无法在单相电源下运行。 三相感应电动机定子绕组产生旋转磁场，相位差 120°，自启动。单相感应电动机仅产生脉动磁场，非自启动，需额外辅助启动。 相关文章：三相感应电动机接单相电源会怎样？ 同理，三相电动机单相运行需额外装置。三种方法： 静止电容器法（移相法） 变频器 (VFD) 法 旋转变换器法 本文简述各法。 静止电容器法 三相电源供三相定子产生平衡 120° 旋转磁

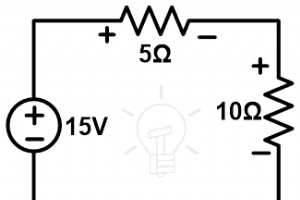

利用代换定理分析求解电路 代换定理 顾名思义，代换定理用于以另一元件替换电路中的某一元件，但要求电路行为不变。 代换定理表述为： 此定理用于证明多个定理。替换网络支路时，它给出边界条件：若已知支路电流及两端电压，可用电压源、电流源、不同阻值电阻等替换该支路，且初始条件保持不变。 当电路有两个以上电源串联或并联时，此定理不适用。 相关文章：戴维南定理 分步指南与求解实例 代换定理解释 代换定理是用具有不同元件的等效支路替换网络中任一支路。若某支路被电压源/电流源替换，且该源的电压/电流等于原网络该支路电压/电流，则网络行为不变。 通过下图网络理解： 两电阻串联接直流源。单回路故所有元件电流

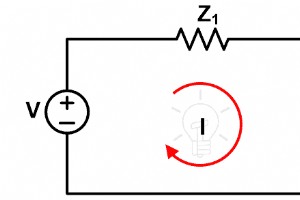

补偿定理在电路分析中的证明、解释、实验与求解实例 补偿定理 网络理论中，有时需研究某支路阻抗变化对网络相应电压、电流的影响。补偿定理提供此类变化的分析信息。 补偿定理基于欧姆定律。根据欧姆定律，电流流过电阻产生电压降，该电压降与电源电压极性相反。因此，在该支路串联一个极性与电源相反、幅值等于该电压降的额外电压源。补偿定理即基于此概念。 补偿定理表述为： 相关文章：戴维南定理 分步指南与求解实例 补偿定理解释 为理解补偿定理，请参考下图。 图中电压源 V 为独立电压源，Z1、Z2 为线性/双边元件，故可应用补偿定理。回路电流为 I。 现假设 Z2 增加 ΔZ，回路电流变为 I。新电路图如下

使用万用表测量交直流电流？（数字万用表 + 模拟表） 同电压测量一样，电流测量也是排查电路的必要手段，用于判断电路或负载是否正常工作、是否过流。 万用表（又称 AVO 表 安伏欧表）是测量电流、电压、电阻、电容、晶体管、二极管、温度及导线、熔断器、电阻、断路器等元件连续性的基础工具。 本教程将分步讲解如何用数字万用表、模拟万用表及钳形表测量交直流电流。 什么是电流？ 电流是电荷流动速率，单位安培 (A)。交流电流方向连续变化，直流电流单向流动。测量电流的仪表叫安培表。 因电流是电荷流动，测电流需让电流流经表内，故须在测量点断开电路，将万用表串联接入。但钳形表可不断路测量。 相关文章： 如何用

使用万用表测量交直流电压（数字万用表 + 模拟表） 用数字万用表或模拟万用表测量电压是最简单基础的操作之一，旨在排查或分析电路，是电气维护中最根本也最必要的任务。 万用表 万用表（又称 AVO 表，安伏欧表）可测量电压、电流、电阻、电容、晶体管、二极管、温度等多种电气量，也可检查导线、熔断器、断路器、电阻等元件的连续性。 本教程将分步讲解如何用数字万用表和模拟万用表测量交流和直流电压。 什么是电压？ 两点间电位差称为电压，单位伏特。电压分交流 (AC) 和直流 (DC)。交流电压极性不断翻转，无固定极性；直流电压恒定，极性固定。 因电压是两点间电位差，测量电压无需断开电路，只需接触电路中两个易

使用万用表测量电阻？（数字万用表 – 模拟表） 测量电阻与测量电压、电流一样，是排查元件故障的重要环节，它反映元件状况，也可用于检查电路通断，还能核对色环电阻的标称精度。 什么是电阻？ 电阻是对电流流动的阻碍。测量电阻的仪表叫欧姆表，其两端有电压，使被测元件中产生电流。电阻越大电流越小，电阻越小电流越大。欧姆表根据通过电流大小判定电阻值。 利用电阻读数还可判断短路或断路。本教程将分步讲解如何用数字万用表和模拟万用表测量电阻。开始前，您可能需要了解交流电阻与直流电阻的基本区别。 使用数字万用表测量电阻： 关闭电路电源。 板上有电容时，先放电。 隔离待测元件，最好从电路中拆下，避免并联路径干扰总

使用万用表测量电功率？（数字万用表 – 模拟表） 万用表是电气和电子工程师、技术人员、电工、学生及爱好者必不可少的工具。它能测量电压、电流、电阻、电容、频率、温度和连续性等多种量，并可测试电阻、电容、二极管、晶体管、电缆和导线等电气电子元件。 功率是单位时间内消耗的能量。它显示设备是否消耗过多能量（通俗称电力），或判断电源是否有足够功率驱动设备而不出现问题。 使用万用表测量电功率（数字万用表 & 模拟 AVO 表）： 我们不能直接将测试笔放在电路上测量功率。但可以先用万用表测量电路中的电压和电流，再利用这些读数计算电功率。 为此，必须先用万用表测量电路中的电压和电流，然后应用交直流电路

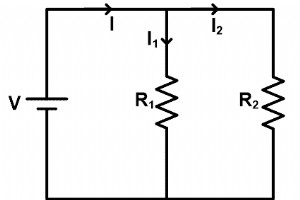

电阻性、电感性与电容性电路的电流分压规则 “CDR” 什么是电流分压规则 (CDR)？ 并联电路中，电流分配到各支路，电压处处等于源电压。电流按阻抗大小分配：阻抗越小分得电流越大（走阻抗最小路径）。欧姆定律下，节点电流按阻抗反比分配。 CDR 是求解并联电路最重要公式，已知总电流与各支路阻抗即可求各支路电流。按元件分为电阻、电感、电容三类 CDR。 电阻电路电流分压规则 并联电阻 R1、R2，电压相同，电流分配。等效电阻 Req = R1R2/(R1+R2)。总电流 I = V/Req。支路电流：I1 = I × R2 / (R1+R2)，I2 = I × R1 / (R1+R2)。电流 =
