电阻焊原理、分类(点/缝/凸/对焊)、应用与优缺点全解析

电阻焊概述

电阻焊 (Resistance Welding, RW) 是利用电流通过工件接触界面及体内电阻产生的焦耳热 (Q = I²Rt)，在电极压力作用下实现金属熔融/塑性结合的高效焊接方法。无填充材料、无保护气体、无熔渣、工艺参数可精准量化控制、极易自动化，是汽车白车身、家电外壳、电子连接器、线束端接、管道制造的核心连接工艺。

基本原理与热力学模型

焦耳热公式：Q = I² · R · t (I: 焊接电流/kA, R: 总电阻/μΩ, t: 通电时间/ms)。总电阻 R = R₁(工件体电阻) + R₂(工件界面接触电阻) + R₃(工件-电极接触电阻) + R₄(电极体电阻)。界面接触电阻 R₂ 随压力、温度、表面状态剧烈非线性变化，是工艺控制核心。热平衡：输入焦耳热 = 熔化热 + 传导损失 + 辐射损失。熔核形成需满足：熔核直径 d ≥ 2√t (t 为板厚) 或 d ≥ 4√t (高强钢)。

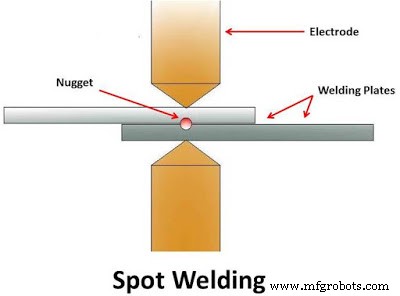

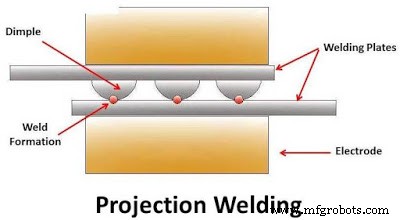

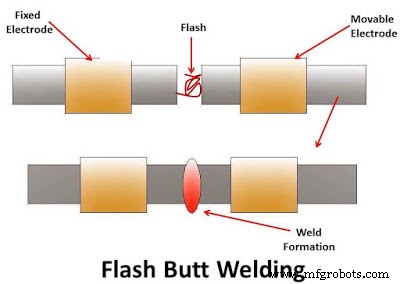

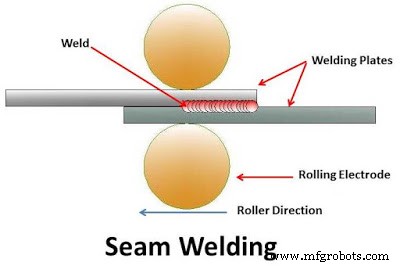

四大主流分类与工艺特征

关键工艺参数与控制策略

• 焊接规范 (Weld Schedule/Lobe)：预压 → 预热 (可选) → 焊接通电 (主电流/时间/波形) → 维压/锻造 → 休止/冷却。现代控制器支持多段电流波形 (升/降/平/脉冲)、实时电流/电压/位移/动态电阻监控、包络线判据 (ISO 14373 / AWS D1.3 / VDA 239-100)。
• 电极材料与维护：CuCrZr (RWMA Class 2/3) 通用，CuW/CuMo 高强钢/耐磨，Al₂O₃/Cu 镀层电极延寿。电极修磨周期 (点焊 200–500 点/次、缝焊 1–2 m/次)、修磨量 (0.1–0.2 mm)、寿命管理 (总修磨量 < 5–8 mm) 纳入 SPC。
• 表面状态控制：镀锌/镀铝/电泳漆/氧化皮 → 严重降低/波动接触电阻 → 必须打磨/酸洗/激光清洗/专用电极/脉冲破膜波形。镀锌板点焊必用“预热脉冲+主电流+锻造脉冲”三段波形锌层挤出。
• 多层板/异厚/异材焊接：电流分流、熔核偏移、飞溅风险 → 采用差异电极直径/材料/面积、脉冲波形、中间垫片/过渡层、非对称压力。

典型应用版图

• 汽车制造 (占全球 RW 产能 >60%)：白车身点焊 (3000–6000 点/辆)、缝焊车顶/地板/门框密封、凸焊螺母螺柱/加强板、闪光对焊门框环/保险杠梁/排气管。高强钢 (980/1180/1500 MPa) 热成形件点焊需大电流/长时间/高压力/强冷却。
• 家电/电子/电池：冰箱/洗衣机/空调外壳点焊/缝焊、锂电池极柱/极耳/母排/模组母线焊接 (精密微型电阻焊/激光-电阻混合)、线束端子压接/焊接复合。
• 管道/容器/结构件：缝焊直缝管/螺旋管 (API 5L/GB/T 9711)、闪光对焊管道环缝/钢筋笼/传动轴、凸焊法兰/支耳/加强筋。
• 航空/航天/轨道：钛合金/铝锂合金/超高强钢点焊/凸焊 (需真空/惰性气保护/专用波形)、高铁车体铝合金双面点焊/搅拌点焊 (反面成形)。

优势与局限

核心优势

• 极高生产效率：单点周期 0.1–0.5 s，缝焊速度 1–3 m/min，全自动线节拍 30–60 JPH (Job Per Hour)。
• 工艺稳定性强、易量化控制：电流/时间/压力/位移四大物理量实时闭环，包络线/统计过程控制 (SPC) 成熟标准化。
• 无耗材、绿色环保：无焊丝、焊剂、气体、烟尘、辐射，车间环境友好。
• 异种金属连接能力强：钢/铝、铜/铝、钛/钢、镍/钢等熔焊难题在电阻焊/冷压焊/扩散焊谱系中可解。
• 热影响区窄、变形小：局部加热、周围金属作散热器、残余应力低。
• 设备集成度高：多枪同步、机器人点焊枪 (C-gun/X-gun)、伺服电动缝焊/凸焊、模块化焊接单元即插即用。

主要局限

• 板厚/截面受限：电流密度/电极压力/设备功率物理极限，单面点焊板厚通常 ≤ 3–4 mm (高强钢 ≤ 2 mm)，总厚度 ≤ 6–8 mm。
• 高导电/高导热材料难焊：铝/铜/银/金需极大电流 (50–200 kA)、极短时间、极高压力、特种电极 (CuW/Al₂O₃/Cu)，设备成本指数级上升。
• 接头形式单一：仅重叠搭接 (点/缝/凸) 或端面对接 (闪光/对焊)，T 型/角接/十字/复杂拓扑需工装转换/复合工艺。
• 设备一次性投资大：中频逆变点焊机 10–50 万/台，多枪自动线 500 万–5000 万/条，中小企业准入门槛高。
• 电网冲击大：工频/二次整流机瞬时功率 500–2000 kVA，需专用变压器/无功补偿/储能飞轮/中频逆变 (1 kHz) 降峰填谷。
• 接头疲劳/拉伸强度受限：点焊熔核为点状受力，剪切强度高但剥离/拉伸疲劳弱，结构设计需补强/胶焊混合/激光钎焊替代。

电阻焊以“高效、清洁、可控、自动化友好”四大基因，锁定了薄板搭接连接的统治级地位。面对新能源汽车轻量化 (铝/高强钢/复合材料多材料混联)、电池模组高精密微焊、航空钛铝高温合金连接等新挑战，技术演进聚焦：中频/高频逆变电源 (1–4 kHz) 精准波形控制、伺服电动压力系统 (力-位移双闭环)、实时动态电阻/温度/声发射/视觉多模态监控与 AI 缺陷判别、激光-电阻/电弧-电阻/超声-电阻混合热源突破材料/厚度边界、数字孪生工艺优化与虚拟调试。工程落地建议：建立“材料-叠合-接头-设备-规范-监控-追溯”全链条数字化档案，关键接头 100% 过程数据留存，实现“焊接质量可视、可控、可追溯、可预测”。
