束流功率管在经典四极管架构基础上集成一对辅助板和精心排列栅-屏蔽栅系统。结果形成聚焦电子束——或称“片”——从阴极以极高精度飞向板极。 管内电子在屏蔽栅与板极间形成静止空间电荷云。此云排斥板极发射的二次电子回板极，有效提升总板电流同时保持屏蔽栅电流低。工程师通过对齐屏蔽栅每圈线圈精确位于栅极线圈后方，将屏蔽栅置于栅极阴影中。此对齐以最小干扰电子流保留屏蔽栅屏蔽作用。 为维持最佳束焦，加一组束成型板——各电气连接阴极。这些板帮助塑造电子轨迹并稳定束流，确保一致性能。 相比常规四极管，束流功率管同屏蔽栅电流下提供更高板电流，以无显著额外制造成本实现更高效率。 原理图中，束流四极管常用包含束成型板

四极管因其四关键元件——阴极、栅极、屏蔽栅、板极——得名，代表电子管技术重大演进。其设计在三极管基础上加屏蔽栅，显著提升放大器电路性能。 不同于三极管，屏蔽栅为控制栅与板极间金属网或线圈。维持在板极电压分数的正直流电位。屏蔽栅经外部电容接地时，静电屏蔽栅极与板极，减少原本引入高频反馈并导致不想要振荡的容性耦合。 屏蔽栅刻意面积较小、正电位低于板极，绝大多数阴极电子穿过屏蔽栅到达板极。稳定屏蔽栅电压下，板电流几乎完全受栅极电压控制，允许板电压大幅摆动而不显著改变电流。这种解耦产生更稳定增益和优越线性度，输出波形更纯净复现输入。 尽管优势明显，四极管引入显著缺陷：二次发射。高速阴极电子轰击板极可释

三极管：电子管技术基石 Guglielmo Marconi 早期无线电实验为首批实用电子管——Lee de Forest 馡奥迪翁管奠基。德福雷斯特奥迪翁获名三极管，因含三关键元件：灯丝（电子源）、栅极（控制电极）、阳极（板极）。对比下，简单二极管仅含灯丝和板极。 早期三极管用灯丝本身发射电子，但有两大缺陷。一、灯丝电阻导致长度方向压降，致电子发射不均，交流供电灯丝引入交流噪声。二、灯丝有限表面积限制最大管电流。 为克服此限，厂商采用间接加热阴极——包裹扭绞灯丝的薄金属圆筒。灯丝加热阴极，阴极发射电子而不承载加热电流。间接加热阴极经典三极管符号如下： 为简化，许多图省略灯丝或不显示电源连接：

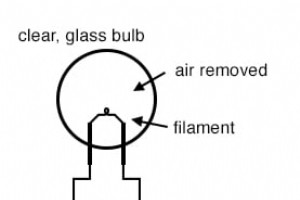

托马斯·爱迪生常被誉为白炽灯发明者，实为完善日后驱动现代电子学设计的先驱。 1879 年，爱迪生成功灯泡用碳化缝纫线作灯丝，置于抽真空玻璃泡内。真空使灯丝白热发光而不燃烧。   1883 年前后实验中，爱迪生在抽真空灯泡内插入金属片并接灵敏电流表。发现电子仅当灯丝发热时流经电流表，冷却即停止。   发光灯丝向真空释放自由电子，被金属片吸引并回流灯丝，形成单向电流。爱迪生加高压电池放大此效应，正确接法下电流大增。 反接电池几乎无电流，揭示后来称为爱迪生效应的现象——天然二极管。 爱迪生未见单向电流即时应用，但此发现为未来发明奠基。 1895 年，J. A. Fle

电子管——亦称电子管——是驱动无线电、电视和早期计算机首批电子电路的基石。虽大多被固态器件取代，理解电子管仍为洞察现代电子学基础原理提供宝贵视角。其核心在于利用微小控制电压操控真空中电子流。这一概念——微弱信号驾驭大电流——定义了从“电气”到“电子”技术的转型。晶体管后继承同一逻辑：双极器件用一电子流控制另一电子流，场效应晶体管用电压调制电流。两大家族均体现同一 E-E-A-T 核心：微小输入驾驭巨大输出。今日电子管仍在高功率射频放大器、精密仪表、发烧友音频设备等利基领域发挥作用，其独特谐波特性备受推崇。研究电子管不仅致敬工程关键时代，更磨练设计师对信号控制、阻抗匹配、热管理的直觉——这些技能

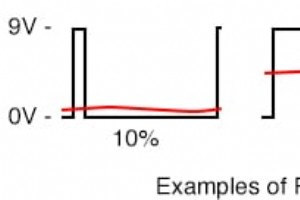

脉宽调制 (PWM) 利用精准数字波形调节功率传递，以低硬件成本实现模拟信号控制。 线性电源中发热是主要缺陷，因可变电阻须持续承载大电流。数字开关器件则仅在开关瞬间耗散大部分功率。遵循基本功率方程： P = V × I — 电压或电流任一接近零时功耗极小。PWM 利用此特性让晶体管大部分周期全开或全关，降低平均功耗和发热。 因 PWM 波形可自由调制，无需连续数据采集（高端控制器除外），表现得像模拟控制系统却保留数字简洁性。 占空比 占空比定义信号在一个周期内保持高电平的时间比例。50% 占空比为常规“平衡”情况，PWM 允许 0%（全关）至 100%（全开）任意值。下图展示同频率下 10%、

控制电路：基础、应用与最佳实践 控制电路是现代工业自动化骨干，实现机械、安全系统、过程控制的精准可靠运行。它们将用户输入或传感器信号转化为机械动作、指示灯或安全联锁。 关键组件 继电器与接触器：隔离控制信号与大电流负载的机电开关。 按钮与点动开关：提供设备启停操作员输入。 联锁继电器：确保机器仅在安全条件下运行。 可编程逻辑控制器 (PLC)：替代传统继电器逻辑处理复杂序列的数字控制单元。 工业传感器：接近、压力、温度、光学传感器向控制逻辑提供实时数据。 典型应用 带过载保护的电机启停。 急停安全联锁。 化工厂过程控制回路。 自动化输送与包装线。 楼宇自动化（暖通空调、照明、安防）。

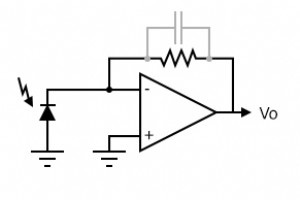

为实现精准弱光检测，跨阻抗（电流-电压）放大器优于传统 Op-Amp。此配置提供卓越灵敏度和带宽。 光电二极管反偏以最小化结电容，从而拓宽带宽并抑制噪声。反馈电阻设定增益——典型 1 MΩ 至 10 MΩ，电阻越大增益越高。为在高增益下保稳定，常加小补偿电容（≈ 1–5 pF）抵消二极管固有电容。 因求和节点极易受寄生电容和外部污染影响，布线必须尽可能紧凑洁净。高性能系统中，光电二极管和放大器常集成混合微电路封装或单芯片方案，消除走线电感降低噪声。 光电二极管放大器

提到“计算机”，多数人联想处理二进制——离散 1 和 0——的数字器件，用无数晶体管在饱和与截止间切换。然而模拟电路可用连续电压信号表示和操纵数值，实现实时数学运算。 下图直观展示同一数字“二十五”在二制与模拟电压下的编码差异。 数字计算电路天然比模拟对应更复杂。常需逻辑级序列——如人逐步解题——得出最终答案。反之模拟电路连续瞬时完成计算，虽受漂移噪声影响精度。 精度非首要时，模拟计算电路提供简洁、元件高效方案。下列常见 Op-Amp 拓扑执行基本数学功能。 计算型 Op-Amp 电路 串联这些模块可构建复杂系统。例如，从一个变量减去另一变量分数的电路，可由除常数模块后接减法

(a) 矿石收音机。 (b) 天线处调制 RF。 (c) 二极管阴极整流 RF，无 C2 滤波电容。 (d) 解调音频送耳机。 矿石收音机核心由天线、接地、谐振电路（C1 和 L1）、峰值检波器和耳机组成。天线捕获广播信号 (b)，经电路流至地。谐振电路 LC 谐振对从频谱选取单一电台；C1 可变以实现调谐。锗二极管整流射频 (RF) 仅允正半周通过，产生 RF 包络 (c)。滤波电容 C2 去除剩余 RF 分量，仅留音频 (d) 驱动耳机。 矿石收音机无需外部电源。锗二极管因较低正向压降（~0.2 V）优于硅，尤其对弱信号灵敏度更高。用硅二极管虽仍工作但性能下降。 原理图显示 2000 Ω

什么是锁相环？ 锁相环 (PLL) 是一种电子电路，将输出信号的相位和频率同步到参考信号。它是现代数字通信、时钟生成和频率合成的基石。 核心组件 相位检测器 (PD) – 测量参考与反馈间相位差。 环路滤波器 – 整形 PD 输出，控制带宽和稳定性。 压控振荡器 (VCO) – 产生输出频率，受环路滤波器调节。 分频器/倍频器 – 调整反馈比率以实现所需频率倍增。 典型应用 数据通信链路时钟恢复。 RF 收发器频率合成。 音视频同步。 电机控制和逆变器相位调节。 可靠性设计贴士 选择平衡抖动抑制和锁定时间的环路带宽。 使用精心设计的环路滤波器避免峰值和超调。 选用调谐范围平坦、相噪低

移相振荡器。各 RC 级（R1C1、R2C2、R3C3）贡献 60° 相移。 上图振荡器在音频频段产生纯正弦波。集电极提供 180° 相位反相，三级级联 RC 移相器再加 180°，总相移 360°。此正反馈使振荡在晶体管增益超越反馈网络损耗时启动。设计原理见 Sedra & Smith《Microelectronic Circuits》（第 7 版）等经典参考。 变容倍频器 变容二极管——反偏下电容非线性随电压变化——使输入正弦波 f₁ 失真，产生高次谐波（如 f₃）。核心组件如下图： 变容二极管，表现非线性 C-V 特性，作为倍频器工作。 架构含：低通滤波器通 f₁ 抑制谐波；扼流圈供

此推挽配置中 Q3 为 NPN 晶体管，Q4 为其互补 PNP 对应器件。互补配对提供平衡、低失真输出，适合中等功率音频应用。 设计全直接耦合，简化偏置并省去额外耦合电容。这带来更纯净信号路径和改进动态响应。 详细解释见第 4 章“直接耦合互补对”节。 直接耦合互补对称 3W 音频放大器

电源有若干标准配置，各在成本、体积、效率、输出稳定性间权衡。理解非稳压、线性稳压、开关、纹波稳压四类设计基础，对针对给定应用选型至关重要。 非稳压 非稳压电源最基础，含变压器、整流器、低通滤波器。输出直流直接跟随输入电压，市电或电池电平任何变化直接反映至负载。架构廉价、简单、固有高效，但纹波电压和交流噪声显著。适用于低精度或低功率、电压稳定性非关键场景。 线性稳压 线性稳压器在非稳压电源基础上加工作在“线性区”的晶体管（或串联晶体管）。器件以热量形式降掉多余输入电压，维持固定输出。因稳压器须保持输出恒定，要求输入电压比期望输出高 1–3 V（视具体器件）。多余电压以热耗散，大负载电流需大散热片

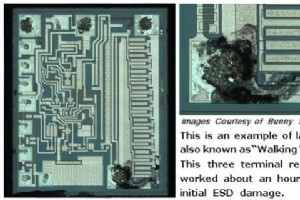

本讨论伊始考察静电及其产生。控制静电远比初看更关键——它支撑当今电子及许多高精度领域的可靠性。静电放电 (ESD) 事件指静电荷不受控释放。下文统称 ESD。 ESD 幅度从 50 V 等量级至数万伏。实际功率极小，人处于放电路径中很少感到危险。通常需数千伏火花才可见或可感知电击。真正威胁在于即使几乎不可察觉的放电也能毁坏半导体。高电压电离空气及材料，击穿芯片内部精细结构。 ESD 从未新鲜。黑火药制造和烟花行业长期面临非预期静电事件危险。电子管时代，ESD 对电子设备可忽略。半导体出现与激进微型化使风险剧增。 元件处于 ESD 路径上时会损坏。功率二极管等坚固部件可耐受放电，但薄脆几何结构元

所有半导体 Op-Amp 型号（CA3130 除外）源自 National Semiconductor 官方在线库，可通过 此链接 访问。CA3130 规格取自 Harris Semiconductor CA3130/CA3130A 数据手册（文件号 817.4）。

提及运算放大器，多数人联想硅基 IC。然而最早商用 Op-Amp 却是电子管电路。 1952 年，George A. Philbrick Researches 推出 K2-W，首款通用 Op-Amp。采用双三极管封装于八脚（八针）插座，便于当时机箱安装维护。 原理图显示双三极管组件配十电阻两电容——当时设计极简。 电子管工作原理 电子管类似 N 沟道耗尽型 IGFET：控制栅相对阴极更正时导通电流更多，更负时更少。K2-W 中左双三极管组成差分对，将反相/同相输入转为单端放大信号。1 MΩ – 2.2 MΩ 分压器馈送此信号至第二管左三极管，提供额外电压增益并反相输出。第二三极管驱动同相级

真实运算放大器在多方面偏离理想模型：输入失调、有限共模抑制、输入偏置电流、温漂、频率相关增益与相位。理解这些非理想性对设计鲁棒模拟电路至关重要。虽许多误差在简单应用中可忽略，但在精密仪表、信号调理或高速系统中可能成为关键。某些情况可补偿，其他则需选用更高质量、更高成本器件。 共模增益 理想差分放大器输出严格为两输入电压差函数。输入短接（零差分电压）时，任何施加的共模电压 VCM 不应改变输出。理想共模电压增益为零。 真实 Op-Amp 表现出微小共模增益。共模抑制比 (CMRR) 定义为差分增益与共模增益之比： 经典 741 CMRR 约 70 dB，比率约 3,000:1。因差分增益通常大

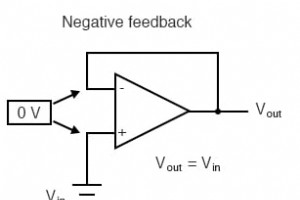

负反馈对调节 Op-Amp 增益、带宽、稳定性至关重要，正反馈亦有独特优势。将输出反馈至同相输入，Op-Amp 可锁定两个饱和态之一，产生滞回，在比较器和振荡器设计中极具价值。 负反馈核心思想是将输出拉回平衡。无负反馈时，极微小差分输入即驱动 Op-Amp 饱和，表现为简单比较器。 引入负反馈——输出反馈至反相 (–) 输入——驯服 Op-Amp 巨大差分增益。输出稳定在平衡两输入电压的值，产生由外部反馈网络决定的可预测线性响应。 Op-Amp 正反馈 正反馈将输出接至同相 (+) 输入。最简单配置为输出直连 (+) 输入，反相 (–) 输入悬空。若 (–) 输入接地，Op-Amp 输出跟随

在 Op-Amp 反馈回路引入电抗元件，可使输出响应输入电压随时间变化。源自对应微积分运算，积分器产生与输入电压与时间乘积成正比的电压，微分器（区别于差分）产生与输入电压变化率成正比的电压。 什么是电容？ 电容衡量电容器对电压变化的阻抗。电容越大，给定电压变化率下电流越大，因电容器充放电以抵消电压变化。关系式： dv/dt 项为电压单位时间变化率的微积分表示。例：直流电源 1 小时内从 15 V 升至 16 V，电流极小 (dv/dt = 1 V/3600 s)。同 1 V 变化若在 1 秒内完成，电流大 3600 倍，说明变化率驱动电容电流。 具体数值：47 µF 电容经历 3 V/s 线
